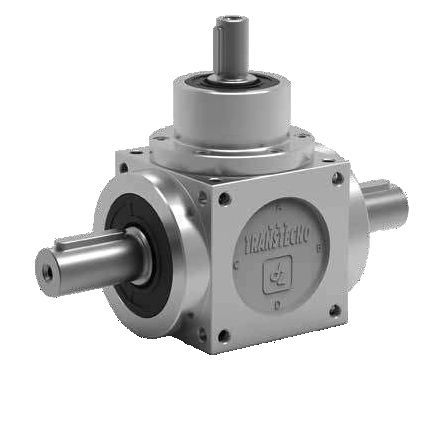

Renvoi d'angle orthogonal

à couple coniqueà arbre creuxà arbre sortant

Les réducteurs à angle droit sont utilisés dans toutes les applications industrielles où le mouvement doit être tourné de 90°. La gamme de produits est basée sur 7 tailles différentes. Pour chaque taille, 5 rapports sont disponibles (1:1, 1:1.5, 1:2, 1:3, 1:4). Les arbres vont de d. 11 à 70 mm, les arbres creux sont disponibles de d. 12 à 55 mm, y compris les options de profil rainuré et les frettes de serrage. -7 tailles différentes -5 rapports sont disponibles (1:1, 1:1,5, 1:2, 1:3, 1:4) -Les arbres vont de 11 à 70 mm de diamètre -Les arbres creux sont disponibles de d. 12 à 55 mm -Bride moteur de IEC 56 à IEC 160 -Fabriqué en Italie ENGRENAGES Les engrenages ont été conçus selon la méthode de taillage en spirale GLEASON et sont tous basés sur la version rodée. Les engrenages sont tous réalisés en acier cémenté 18NiCrMo6 avec traitement thermique de cémentation. Tous les jeux d'engrenages sont rodés à partir de la taille 86. Ce procédé permet d'optimiser les conditions d'engrènement et de réduire et d'augmenter de manière significative les performances du réducteur à angle droit. Le jeu angulaire est défini en mesurant le jeu de l'arbre de sortie et en bloquant l'axe d'entrée (ce jeu a la même valeur s'il est mesuré dans le sens inverse uniquement pour le rapport 1:1). Le jeu angulaire est fonction du jeu d'engrènement entre les dents. Si une réduction du jeu est souhaitée dans la limite de 5' toujours mesurée sur les arbres de sortie, une demande spécifique peut être soumise à notre département d'ingénierie. Pour une évaluation des coûts/des détails techniques supplémentaires. ARBRES Les arbres sont fabriqués en acier trempé selon une résistance à la traction de 750/950 N/mm².
