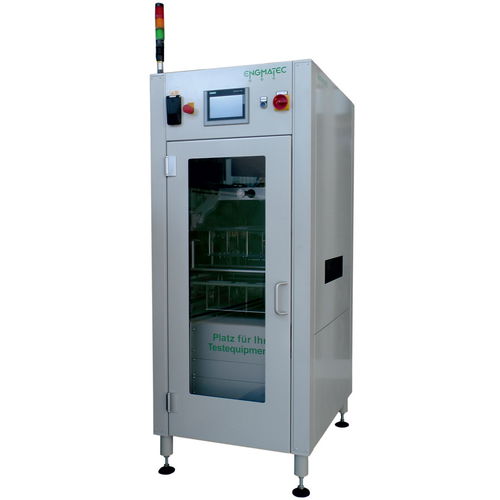

Machine d'essai fonctionnelle ETH

contrôlable par PCde circuit imprimémodulaire

Avec son programme modulaire de manipulateurs d'essai, ENGMATEC fournit des solutions rentables pour les tâches d'essai les plus variées. Le manipulateur de test d'ENGMATEC, qui constitue le "cœur" de nos solutions de test en ligne, se caractérise par un large éventail d'applications pour les tests en circuit, fonctionnels ou finaux. Tous les composants du système modulaire sont adaptés les uns aux autres et peuvent être combinés entre eux ainsi qu'avec divers systèmes de production. Des systèmes de vision, des scanners, des systèmes de marquage et bien d'autres fonctions peuvent être intégrés. Un standard élevé, de nombreuses variantes, un seul concept La base du manipulateur d'essai ENGMATEC est une presse à levier à genouillère solide qui peut être équipée d'un servomoteur et également de vérins pneumatiques. Le servomoteur permet de contacter simultanément jusqu'à 4080 points de test sur une surface utile maximale de 400 x 400 mm. Selon les besoins, les circuits imprimés sont mis en contact d'un seul côté, des deux côtés ou par étapes pour les panneaux multiples. Le chargement automatique des appareils et le réglage de la largeur de la bande garantissent des temps de préparation courts et une utilisation universelle du manipulateur. L'utilisation d'une unité de commande basée sur PC est aussi flexible que la possibilité d'installer l'électronique de mesure dans la partie inférieure de l'équipement. Un concept de commande intelligent et des interfaces standardisées garantissent un fonctionnement fiable dans n'importe quelle configuration de système, sans changement d'unité de commande. L'intégration de stations de lecture, d'équipements de marquage, de systèmes de traitement de l'image et de nombreuses autres fonctions peut être réalisée aussi bien avec des montages que dans le manipulateur de test.
