Bride de serrage en C ELXBX-138

à ressortde sécuritéen acier inoxydable

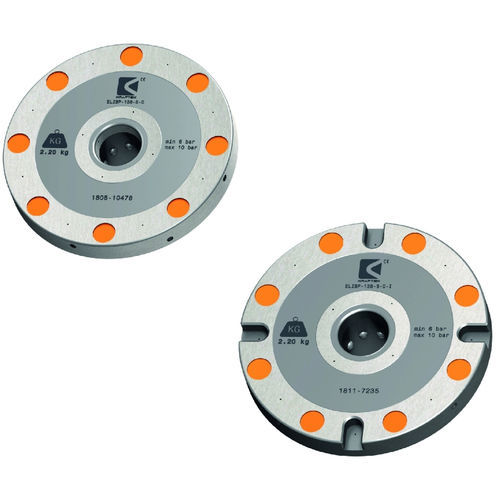

Le module de serrage EASYLOCK permet de positionner et maintenir des outillages ou des pièces à usiner grâce à un système de serrage à billes, qui permet une répétabilité de positionnement inférieure à 5 microns. Ils sont proposés en version pneumatique et hydraulique. CARACTERISTIQUES Les EASYLOCK sont disponibles en acier ou inox. Ils sont utilisés avec 3 sortes de tirettes pour le centrage, le locating et le positionnement. Grâce au profil de ces tirettes, l’outillage peut être amené en aveugle sur les points zéro et sera automatiquement repositionné dans les EASYLOCK. Le système d’évent permet d’évacuer le surplus d’air par l’intérieur du support EASYLOCK ce qui rend impossible la pollution des huiles de coupe. 3 Options sont proposées : Option soufflage : *(-S) = Soufflage Cette option intégrée à l’EASYLOCK permet une évacuation des copeaux au déclampage de la pièce. Ceux-ci sont projetés vers l’extérieur. Option Indexation : *(-I) = Indexation 4 Indexations permettent de replacer l’outillage tous les 90°. Option Contrôle : *(-C) = Contrôle Le système de contrôle permet de vérifier l’ouverture de l’EASYLOCK lors du déclampage. Cette option est surtout utilisée pour des systèmes robotisés.
