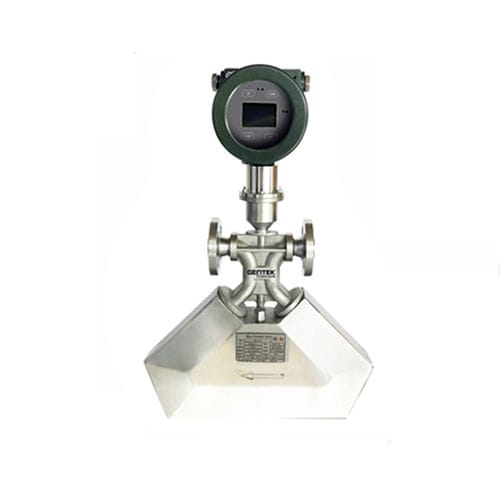

Débitmètre massique ETRANS -010

à effet Coriolis4-20 mA220 Vca

La structure des débitmètres massiques de Coriolis consiste en une paire de tubes d'écoulement inclinés (torsadés). Son principe de fonctionnement consiste à détecter la force de Coriolis exercée sur les tubes d'écoulement par le flux massique interne du liquide. Cette force est produite par la synthèse de la force de vibration et de la force exercée par le fluide circulant dans les tubes. Les tubes d'écoulement vibreront au niveau de l'axe central symétrique sous l'effet de la force appliquée. Des capteurs de déplacement situés de part et d'autre des tubes détectent la force appliquée et génèrent un signal électrique. Ces signaux sont régulés et le débit massique est directement détecté. Répétabilité du débit massique +- 1/2 X stabilité de l'étalonnage du zéro/plage de débit x100% Plage de mesure de la densité 0.2 g/cm3 - 3,5 g/cm3 Sensibilité de la densité +- 0,002 g/cm3 Fréquence / sortie d'impulsion 0 - 10kHz Résistance à l'humidité ambiante <90% RH, (sans condensation) PUISSANCE < 15 W
