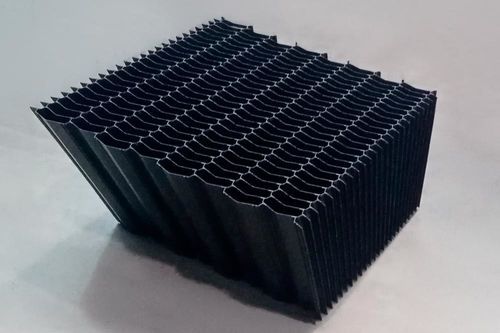

Bloc de garnissage pour traitement d'eau

Présentation
L'inclinaison, la hauteur et l'espacement des lamelles des MODULpack ENDEVION sont configurables pour répondre aux exigences du procédé et à la surface disponible en cuve.

Description
Les profils de lamelles équidistants des MODULpack ENDEVION définissent précisément la longueur du trajet de sédimentation et permettent une séparation optimale des solides. Les géométries de canaux non parallèles allongent le trajet effectif de sédimentation et réduisent l'efficacité de séparation. Les différentes options d'espacement des canaux permettent de choisir le module lamellaire adapté à la granulométrie et aux conditions de process.

Avantages des lamelles ENDEVION

• Surfaces de sédimentation équidistantes permettant l'application directe de la loi de Hazen
• Géométrie de collecte en V pour une meilleure récupération et évacuation des boues
• Système d'emboîtement mâle‑femelle assurant une assemblage robuste des modules
• Dimensions et angles d'inclinaison personnalisables
• Modules autoportants ne nécessitant pas de cadres externes, maximisant la surface utile de la cuve

Idéal pour les cuves circulaires
Les lamelles MODULpack ENDEVION conviennent aux cuves circulaires surchargées et permettent d'accroître la capacité sans agrandir l'emprise de l'installation en augmentant la surface de sédimentation.

Configurations d'installation pour cuves circulaires

• Configuration tangentielle – Modules installés en anneau tangent au périmètre de la cuve ; fréquent pour les grandes cuves avec peu d'espace extérieur.
• Configuration radiale – Recommandée quand une plus grande partie de la cuve doit être couverte ; permet l'assemblage d'anneaux plus larges.
• Configuration parallèle – Pour les petites cuves, installation en lignes parallèles ; les modules en contact avec le périmètre circulaire sont profilés pour l'implantation ronde. Une ouverture centrale peut être prévue pour l'arbre du racloir à boues.

Applications

• Cuves de sédimentation (clarificateurs) pour le traitement des eaux usées, eaux potables et divers procédés industriels
• Sédimentation primaire — rétention efficace des solides ; des systèmes de lavage automatiques peuvent être intégrés pour éviter l'accumulation de boues dans les lamelles
• Sédimentation secondaire — choix et conception selon le volume de boues séparées ; ENDEVION fournit une évaluation approfondie pour chaque cas
• Sédimentation secondaire après systèmes biologiques à lit fixe, éléments rotatifs ou grands filtres à gorgées — séparation efficace même pour des volumes de boues limités, réduisant coûts de construction et maintenance
• Étapes avancées de traitement — les lamelles parallèles séparent précipités et boues dans les phases de traitement ciblant micropolluants, résidus pharmaceutiques, microplastiques et phosphates résiduels

Caractéristiques techniques / spécifications

• Famille de produit : MODULpack ENDEVION
• Profils de lamelles équidistants pour définir précisément la longueur du trajet de sédimentation
• Géométrie des canaux : canaux plats parallèles pour une sédimentation optimale
• Options d'espacement des canaux disponibles pour s'adapter à la taille des particules et aux besoins du process
• Géométrie du module : forme en V pour une meilleure gestion des boues
• Système d'emboîtement : accouplement mâle‑femelle pour une robustesse mécanique
• Conception autoportante : aucun cadre externe requis ; maximise la surface utile de la cuve
• Dimensions et angles d'inclinaison personnalisables
• Types d'installation adaptés : tangentielle, radiale et parallèle (adaptations pour cuves circulaires et passage pour arbre de racloir)
• Conception conforme à la loi de Hazen pour le calcul des surfaces de sédimentation
