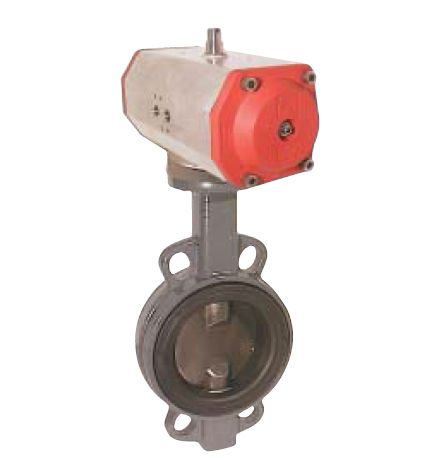

Vanne papillon TA-ED seriesà commande pneumatiquepour l'eau
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- papillon
- Actionnement
- à commande pneumatique
- Media
- pour l'eau
- DN
50 mm
(1,969 in)- Pression
Min: 0 bar
(0 psi)Max: 10 bar
(145 psi)- Température
Min: -25 °C
(-13 °F)Max: 180 °C
(356 °F)
Description
CONCEPTION
Le corps se compose de 1 part avec le siège échangeable à monter entre le CRNA de deux brides. à la forme 1092-1 d'en Typ 11 B (PN10/PN16).
Du CRNA tête à tête de dimension de DN 50. à en 558-1 R20.
OPÉRATION
Double- ou à simple effet pneumatique
RACCORDEMENT
Bride DN40... DN500
PN 10, PN 16.AISI 150
GAMME DE PRESSION
entre 2 brides :
maximum I6bar
Maximum en aluminium 10bar de corps
Maximum 6bar de PTFE-Siège
service de cul-de-sac :
maximum 6bar
PRESSION PILOTE
(pression pilote inférieure sur demande) INSTALLATION 6... 8bar
Comme désiré
TEMPÉRATURE AMBIANTE
EPDM = -358C... +1308C*
FKM = -208C... +200X
* : en combination avec le matériel de corps
GGG-40 : tmin = -208C
---
