Logiciel configuration cg-fd-tool

d'interfacede réseau CAN

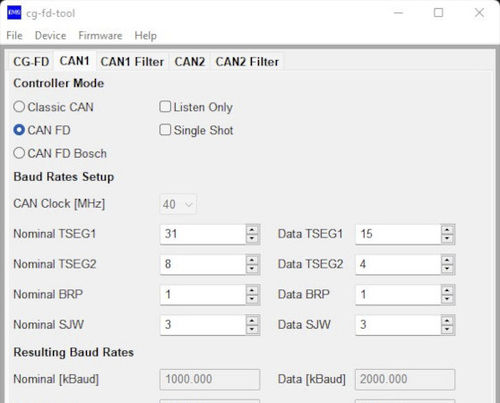

Pour faciliter la configuration de la passerelle CAN FD/CAN CG-FD/E, le logiciel intuitif cg-fd-tool a été développé. L'interface utilisateur graphique (GUI) charge une configuration soit à partir de l'appareil via USB, soit à partir d'un fichier. Après avoir été adaptée aux besoins de l'utilisateur, elle peut être rechargée dans la passerelle ou sauvegardée dans un fichier au format JSON. La génération d'une configuration peut même se faire à partir de zéro sans passerelle connectée. L'outil affiche les paramètres actuels de l'appareil connecté et permet d'ajuster les modes du contrôleur CAN, la vitesse de transmission et le temps de récupération du bus. En outre, il est possible de définir des filtres pour les messages transférés entre les deux canaux CAN. Si la passerelle connecte un système CAN FD à un réseau CAN classique, l'outil propose trois options pour gérer le transport CAN FD vers CAN classique. Les messages CAN FD peuvent être supprimés systématiquement, supprimés uniquement si leur longueur est supérieure à 8 ou envoyés systématiquement, mais leur longueur est tronquée à un maximum de huit octets. Le programme de configuration cg-fd-tool offre un moyen intuitif et rapide de configurer une passerelle CG-FD/E pour les cas d'application les plus courants. Caractéristiques spéciales Logiciel de configuration cg-fd-tool Prend en charge le CAN classique et le CAN FD Interface utilisateur graphique (GUI) Configuration à partir de l'appareil via USB ou à partir d'un JSON externe
