grenouillère à ressort / rotative
36-21 series

Ajouter à mes favoris dans MyDirectIndustry
Ajouter au comparateur Retirer du comparateur

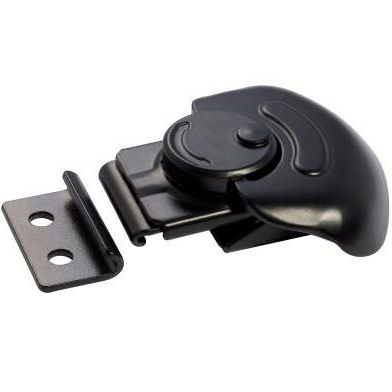

grenouillère à ressort / rotative grenouillère à ressort / rotative - 36-21 series
{{requestButtons}}

Caractéristiques

  • Type:

    à ressort, rotative

Description

MATIERE
- Ailette, corps et coulisse en acier ou en inox (AFNOR Z 6 CN 18-09, ISI 304)
- Réceptacle en acier ou en inxo (AFNOR Z 6 CN 18-09, AISI304).
- Plaque de fixation en inox (AFNOR Z 6 CN 18-09, AISI 304).
- Rivets et ressort en inox.

UTILISATION
- S'utilise pour les applications soumises aux chocs et aux vibrations.
- Compense jusqu'à 1,7 mm d'irrégularité de montage, de variation de panneau et de jeu de joint.
- Accepte une tolérance de 2,3 mm de déflection en position fermée.
- Température d'emploi de ?40°C à 80°C.
- Charge maxi : 1230N pour l'acier et 845N pour l'inox.

MONTAGE
- Préparer le panneau comme illustré.
- Visser ou riveter la grenouillère et le réceptacle.
