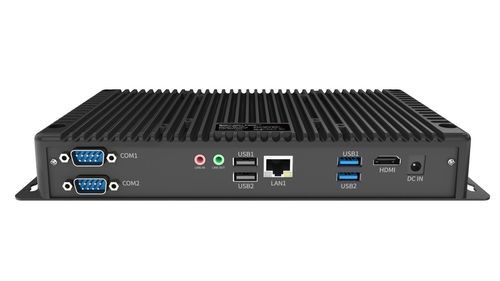

PC box EM-B10R

à montage VESAmuralembarqué

Aperçu
Le B10R est un PC BOX embarqué compact et sans ventilateur, basé sur le SoC Rockchip RK3568 et exécutant Android 12. Conçu pour un déploiement industriel et edge en continu 24/7, il offre une consommation réduite, un NPU embarqué, des E/S industrielles polyvalentes et plusieurs options de montage (embarqué, mural, bureau).

Points clés

• SoC Rockchip RK3568 : Cortex‑A55 quad‑core jusqu'à 2,0 GHz
• NPU intégré (1 TOPS) et GPU Mali‑G52‑2EE pour IA et graphismes en périphérie
• Conception fanless entièrement fermée pour tolérance à la poussière et aux vibrations
• E/S riches : Ethernet Gigabit, options RS232/RS485, ports USB multiples, HDMI, deux prises audio
• Sans fil : Wi‑Fi 5 dual‑band et Bluetooth 5.0 ; 4G LTE optionnel avec support multi‑antenne
• Châssis compact avec montage embarqué/mural/bureau et support VESA 75×75 & 100×100

Description synthétique
Le B10R cible les usages d'edge computing industriel tels que passerelle d'edge, bornes en libre‑service, affichage dynamique et contrôle industriel. Configuration standard : 4 Go LPDDR4x en mémoire embarquée et 64 Go eMMC ; extension Micro SD jusqu'à 512 Go.

Éléments produits inclus

• Modèle : EM‑B10R
• CPU : RK3568 (Cortex‑A55 quad‑core)
• GPU : Mali‑G52‑2EE
• NPU : 1 TOPS
• Système d'exploitation : Android 12
• Mémoire : 4 Go LPDDR4x (onboard)
• Stockage : 64 Go eMMC (Micro SD jusqu'à 512 Go)

E/S et connectivité (aperçu)

• Emplacement Micro SD ×1
• Emplacement SIM ×1
• USB 3.0 Type‑A ×1
• USB 3.0 OTG Type‑A ×1
• USB 2.0 Type‑A ×2
• Prises audio 3,5 mm ×2 (Line In / Out)
• HDMI 2.0 Type‑A ×1
• Ethernet Gigabit (RJ45) ×1
• Port série : RS232 (D‑sub 9 broches) ×2 (option : RS232 ×1 / RS485 ×1)
• Prise DC‑in 5,5 mm ×1 (supporte 12–24 V)
• Antennes SMA optionnelles (SMA ×2 standard, SMA ×3 en option)

Déploiement et mécanique

• Châssis complètement fermé et sans ventilateur pour résister à la poussière et aux vibrations
• Support de montage embarqué, mural et bureau
• Fixations VESA : 75 × 75 mm et 100 × 100 mm

Applications

• Passerelle d'edge industrielle : connexion d'équipements, capteurs et réseaux pour traitement local
• Bornes en libre‑service : calcul compact et fanless pour terminaux non surveillés
• Affichage dynamique : gestion multimédia et pilotage d'écrans en commerce, transport et espaces publics

Accessoires (exemples)

• Adaptateur secteur (100–240 V, 48 W, 12 V/4 A)
• Kit de fixation / crochets
• Antenne Wi‑Fi (standard)
• Antenne 4G (optionnelle)

Spécifications techniques

• Modèle : EM‑B10R
• CPU : RK3568 (Cortex‑A55 quad‑core, jusqu'à 2,0 GHz)
• GPU : Mali‑G52‑2EE
• Performance NPU : 1 TOPS
• Système d'exploitation : Android 12
• Mémoire : 4 Go LPDDR4x (onboard)
• Stockage : 64 Go eMMC ; Micro SD jusqu'à 512 Go
• Dimensions : 264 mm (L) × 135,2 mm (l) × 37,2 mm (H)
• Poids : 671 g
• Couleur : Noir
• E/S : Micro SD ×1 ; SIM ×1 ; USB3.0 ×1 ; USB3.0 OTG ×1 ; USB2.0 ×2 ; Jack 3,5 mm ×2 ; HDMI2.0 ×1 ; Ethernet Gigabit ×1 ; RS232 D‑sub 9 broches ×2 (opt. RS232 ×1 / RS485 ×1) ; DC‑in 5,5 mm (12–24 V) ×1 ; SMA ×2 (opt. ×3)
• Alimentation : AC 100–240 V, 50/60 Hz, 48 W (12 V/4 A)
• Sans fil : Wi‑Fi 5 (dual‑band), Bluetooth 5.0
• Cellulaire : 4G LTE optionnel
• Température de fonctionnement : -20 °C à 60 °C
• Température de stockage : -30 °C à 70 °C
• Humidité : 95 % (sans condensation)
• Électrique & fiabilité : entrée large tension 12–24 VDC, protection ESD, protection surtension/OVP, forte immunité EMI, protections électriques multi‑couches
• Conçu pour un fonctionnement industriel continu 24/7
