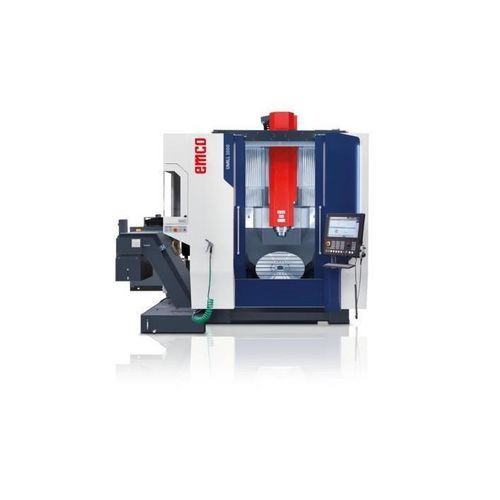

Fraiseuse CNC 5 axes UMILL 1000

universelleavec plateau diviseurà colonne mobile

Points forts du produit: - Usinage simultané 5 axes dans une structure portique - Excellente stabilité thermique - Centre d'usinage universel avec une précision d'usinage optimale - Concept moderne de colonne mobile avec accessibilité optimale - Table rotative-inclinable solide avec moteurs couple, systèmes de mesure directe, dimensions de Ø 800 mm offrant une grande stabilité et précision - Large plage de pivotement +/-125° - Échelles linéaires standard en X-Y-Z - Technologie de contrôle de pointe de Siemens ou Heidenhain - EMCONNECT disponible pour Sinumerik - Options étendues telles que le magasin de 60 / 90 outils - Évacuation optimale des copeaux - Flexible pour l'automatisation (avant) Données techniques: - Zone de travail: - Déplacements en X/Y/Z: 900 mm / 1000 mm / 700 mm - Distance nez de broche: 170 / 870 mm - Vitesse d'avance des axes: 15 m/min - Vitesses de mouvement rapide en X/Y/Z: 50 m/min - Table: 1000 kg - Zone de serrage: 800 x 800 mm - Charge maximale de la table: 1000 kg - Broche moteur: - Vitesse max.: 50 - 15000 tr/min - Puissance d'entraînement: 38 kW - Couple max.: 138 Nm - Changement d'outil: - Nombre de stations d'outils: 30 (60/90) - Diamètre max. de l'outil: 80 mm - Longueur max. de l'outil: 350 mm - Données générales: - Dimensions (LxPxH): 3450 x 4750 x 3630 mm - Poids de la machine: 18000 kg Points forts de la machine: - Usinage simultané 5 axes dans une structure portique - Excellente stabilité thermique et centre d'usinage universel avec une précision d'usinage optimale - Concept moderne de colonne mobile avec accessibilité optimale - Large plage de pivotement +/-125° - Échelles linéaires standard en X-Y-Z - Technologie de contrôle de pointe de Siemens ou Heidenhain - EMCONNECT disponible pour Sinumerik - Options étendues telles que le magasin de 60 / 90 outils - Évacuation optimale des copeaux - Flexible pour l'automatisation (avant) Logiciel/Contrôle: - Sinumerik ONE avec Operate: Le Sinumerik ONE est le système CNC universel et flexible. Avec une large gamme de fonctionnalités, il est adapté à presque toutes les technologies. Le Sinumerik ONE établit des normes en termes de dynamique, de précision et d'intégrabilité dans les réseaux. - Performance et flexibilité maximales - Ouverture universelle - Protection personnelle et machine très efficace - EMCONNECT, l'assistant de processus numérique, inclus dans la machine standard - Le jumeau numérique fait partie intégrante du contrôle CNC - Réduction significative du développement de produit et du temps de mise sur le marché - Amélioration des capacités de mise en réseau et de communication des données - Réduction significative de la durée de la mise en service réelle grâce à la préparation virtuelle - Performance CNC considérablement augmentée - Temps non productifs considérablement réduits et intégration complète dans le TIA Portal grâce au PLC SIMATIC S7-1500F intégré - Heidenhain TNC 7: Avec le nouveau contrôle TNC7 de HEIDENHAIN, les utilisateurs et les constructeurs de machines-outils découvrent de toutes nouvelles possibilités dans la programmation et l'exploitation de leurs machines. L'opération est intuitive, orientée tâche et personnalisée, rendant le travail en atelier plus rapide, plus sûr et plus agréable. - 24 boucles de contrôle, dont 4 sont des broches - Dynamiques de fonctionnement très élevées et opération multi-touch fluide et intuitive - Opérations de fraisage et de tournage - Configuration intuitive des pièces avec des fonctions de sondage intelligentes - Alignement graphique des dispositifs de serrage - Temps de traitement de bloc court (0,5 ms) - Performance haut de gamme pour des surfaces parfaites et une précision maximale - Surveillance de processus intégrée Dimensions globales/Espace de travail: - Dimensions (LxPxH): 3450 x 4750 x 3630 mm - Zone de travail: 800 x 800 mm - Charge maximale de la table: 1000 kg Caractéristiques supplémentaires: - ENTRAÎNEMENTS DIRECTS: Les entraînements directs en X et Y permettent d'atteindre des performances élevées en accélération (6 m/s²) et en vitesses de mouvement rapide (50 m/min). Cela assure une précision maximale et une dynamique élevée. - TABLE ROTATIVE-INCLINABLE: Table rotative-inclinable solide avec moteurs couple, systèmes de mesure directe, dimensions de Ø 800 mm offrant une grande stabilité et précision. - VOLET DE FERMETURE POUR MAGASIN D'OUTILS: Le volet de fermeture en acier inoxydable sépare la zone de travail du magasin d'outils lors des changements d'outils, assurant une plus grande propreté. - CHANGEUR D'OUTILS: Changeur d'outils avec espace pour 30 outils. 60 ou 90 disponibles en option. Caractéristiques / Spécifications techniques: - Usinage simultané 5 axes - Structure portique - Excellente stabilité thermique - Précision d'usinage élevée - Concept moderne de colonne mobile - Table rotative-inclinable solide (Ø 800 mm) - Large plage de pivotement +/-125° - Échelles linéaires standard en X-Y-Z - Contrôle Siemens ou Heidenhain - EMCONNECT pour Sinumerik - 30/60/90 stations d'outils - Évacuation optimale des copeaux - Prêt pour l'automatisation (avant) - Déplacements en X/Y/Z: 900/1000/700 mm - Distance nez de broche: 170/870 mm - Vitesse d'avance des axes: 15 m/min - Vitesses de mouvement rapide: 50 m/min - Charge de la table: 1000 kg - Zone de serrage: 800 x 800 mm - Vitesse max.: 50-15000 tr/min - Puissance d'entraînement: 38 kW - Couple max.: 138 Nm - Diamètre max. de l'outil: 80 mm - Longueur max. de l'outil: 350 mm - Dimensions: 3450 x 4750 x 3630 mm - Poids de la machine: 18000 kg
