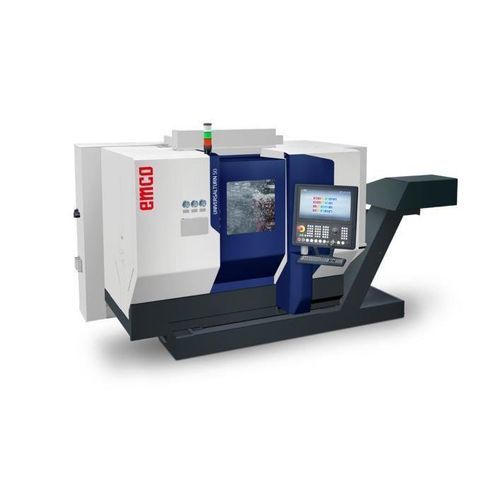

Tour CNC turn 50

universelrigideVDI 30

Aperçu du produit: - EMCO UNIVERSALTURN 50 – Tour universel, précis et puissant! - Nouveau système modulaire entièrement révisé et conception de base - Stabilité de base exceptionnelle - Amortissement optimal des vibrations - Efficacité de coupe maximale - Grande flexibilité - Design ergonomique - Précision maximale - Tournage, perçage et fraisage universels de haute qualité – même pour des tailles de lots de 1 Données techniques: Zone de travail - Déplacement en X/Y/Z: 175 / +40 - 40 / 510 mm - Diamètre de la barre: 50 / 50.8 mm - Alésage de la broche: 59 mm - Diamètre de tournage max.: 200 mm - Balancement sur le banc: 430 mm - Vitesses de mouvement rapide en X/Y/Z: 24 / 10 / 30 / 30 m/min (X/Y/Z/Z2) - Force d'avance en X/Y/Z: 4000 / 4000 / 6000 N Broche principale - Vitesse max.: 6,200 tr/min - Nez de broche: DIN 55026 KK5 - Couple max.: 71 / 143 Nm (entraînement par courroie M+MY) / 105 / 147 Nm (entraînement direct SMY) Contre-broche - Vitesse max.: 6,200 tr/min - Nez de broche: DIN 55026 KK5 - Couple max.: 105 / 147 Nm (entraînement direct SMY) Tourelle d'outils - Taille VDI: VDI 30 (M+MY) - Nombre d'outils: 12 - Outils entraînés: 6 - Vitesse max.: 5,000 tr/min - Puissance d'entraînement max.: 4 kW - Couple max.: 16 Nm Tourelle d'outils 2 - Taille VDI: BMT45P - Nombre d'outils: 12 - Outils entraînés: 12 - Vitesse max.: 0-12,000 tr/min - Puissance d'entraînement max.: 8.8 kW - Couple max.: 21 Nm Données générales - Dimensions (LxPxH): 3320 x 2350 x 2100 mm (M+MY) / 3500 x 2600 x 2100 (SMY) Points forts: - Centre de tournage de haute précision pour l'usinage complet et efficace de barres jusqu'à 51 mm de diamètre - Axe Y intégré pour un fraisage étendu et une polyvalence maximale de l'usinage - Systèmes d'entraînement très dynamiques pour des cycles d'usinage rapides et une précision maximale - Contre-broche compacte pour un usinage précis du côté arrière sans re-serrage supplémentaire - Tourelle d'outils puissante avec jusqu'à 12 positions d'outils entraînés - Solutions d'automatisation évolutives – des chargeurs pivotants intégrés aux systèmes de portique - Banc de machine en fonte stable pour une rigidité maximale, un amortissement et une fiabilité de processus - Système de mesure absolue pour une précision de répétition maximale sans recherche de point de référence - Opération intuitive avec SINUMERIK ONE – disponible en option avec contrôle FANUC 0i plus à partir de 2026 - Concept de machine parfaitement coordonné pour des applications en ingénierie mécanique, automobile, technologie médicale, défense et plus - Fabriqué au cœur de l'Europe Versions: - UNIVERSALTURN 50 M: La solution idéale pour le tournage précis et les opérations de perçage/fraisage simples. - UNIVERSALTURN 50 MY: Équipé en plus d'un axe Y intégré à 60° pour une flexibilité encore plus grande et des applications de fraisage étendues. - UNIVERSALTURN 50 SMY: Le modèle haut de gamme avec entraînements directs sur les broches principale et contre-broche, tourelle BMT avec entraînement direct et un axe Y pour un usinage complet exigeant en une seule opération. Logiciel/Contrôle: - Sinumerik ONE avec Operate: Système CNC universel et flexible adapté à presque toutes les technologies. Fixe des normes en matière de dynamique, de précision et d'intégrabilité réseau. - Assistant de processus numérique EMCONNECT inclus en standard. Permet de passer d'une application à l'autre et du système de contrôle d'un simple clic. Toutes les données de production pertinentes peuvent être affichées en plein écran ou en vue latérale. - Le jumeau numérique fait partie intégrante du contrôle CNC, fusionnant le contrôle virtuel et réel pour réduire le développement de produits et le temps de mise sur le marché. - Capacités de mise en réseau et de communication de données améliorées. - Performance CNC considérablement augmentée et temps non productifs réduits. - Intégration complète dans le portail TIA grâce au PLC SIMATIC S7-1500F intégré.
