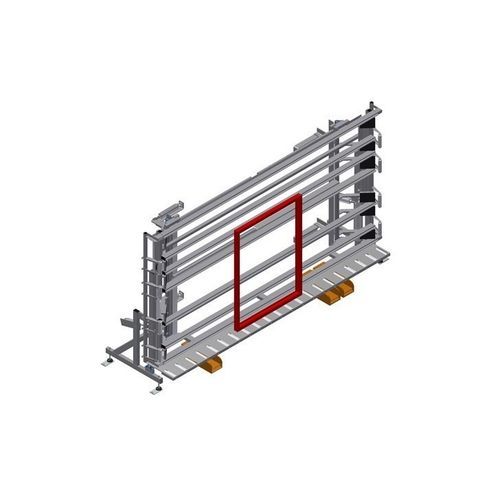

Presse à vitrer VE 4000

Description
Unité de contrôle et de vitrage pour le vitrage et le contrôle final en production unitaire et en série.

Principales caractéristiques

• Construction en acier stable
• Montage rapide et précis des fenêtres, portes et éléments
• Précision grâce aux barres de serrage parallèles
• Pour le vitrage et le contrôle de fonctionnement
• Accouplement du cadre et du vantail
• Réglage progressif de la hauteur
• Deux barres de serrage pneumatiques rabattables et déplaçables
• Manipulation simple par interrupteur à pédale
• Raccord d'air comprimé quadruple

Options

• Galets d'introduction complets droite (optionnel)
• Galets d'introduction complets gauche (optionnel)
• Protection de profilé pour convoyeur à rouleaux (optionnel)
• Zone d'inclinaison / réglage de l'inclinaison pneumatique de 0° à 8° (optionnel)
• Unité de course pour KT/KTH/MS/VE, dispositif de course à galets à boudins et frein d'arrêt (optionnel)
• Rail de déplacement 2,0 m gauche et droite (optionnel)
• Supports — installation arrière à glissières PVC (optionnel)
• Support — convoyeur à rouleaux inférieur à roulements L = 200 mm (optionnel)
• Interrupteur à pédale — toutes les fonctions commandées par des clapets de pied (optionnel)
• Barre de serrage — rabattement et déplacement synchrones des barres de pression, réduisant le temps d'ouverture/fermeture et permettant un passage libre de la fenêtre (optionnel)

Accessoires optionnels / descriptions détaillées

• Galets d'introduction compl. droite — rouleaux de protection pour le début ou la fin du convoyeur à rouleaux
• Galets d'introduction compl. gauche — rouleaux de protection pour le début ou la fin du convoyeur à rouleaux
• Réglage d'inclinaison 0°–8° — réglage pneumatique de l'inclinaison
• Protection de profilé — protection pour rouleaux de support 200 mm (alu). Rouleaux de support gainés pour éléments en aluminium
• Unité de course — dispositif de déplacement pour KT/KTH/MS/VE avec galets de rebord et frein de parking
• Faisceau de guidage — rails de déplacement 2,0 m gauche et droite
• Mise en appui arrière — appui arrière avec glissières en PVC
• Convoyeur inférieur — convoyeur à rouleaux inférieur avec rouleaux de support L = 200 mm
• Interrupteur à pied — toutes les fonctions commandées par clapets-pied
• Bares de serrage — rabattement et déplacement synchrones des barres de serrage, réduisant le temps d'ouverture/fermeture et permettant le passage libre de la fenêtre

Caractéristiques / spécifications techniques

• Longueur : 5440 mm
• Largeur : 1180 mm
• Hauteur : 2600 mm
• Largeur de serrage maxi : 4000 mm
• Largeur de serrage mini : 390 mm
• Réglage en hauteur : 500 mm
• Hauteur de la barre de serrage : 2300 mm
• Largeur de la barre de serrage : 200 mm
• Largeur du convoyeur à rouleaux inférieur : 200 mm
• Poids : 580 kg
• Capacité de charge : 200 kg
• Raccord d'air comprimé : 7 bar
• Consommation d'air : 35 l/min.
