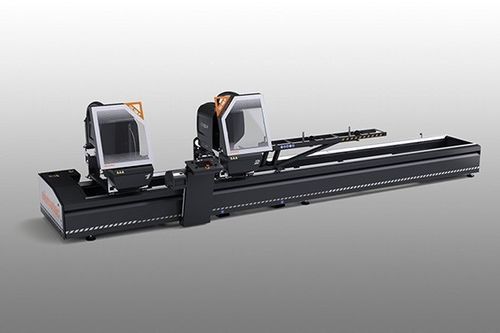

Tronçonneuse à deux têtes pour aluminium DG 102-P

pour profilésCNCautomatique

Présentation
Tronçonneuse à double tête électronique avec déplacement automatique de la tête mobile entraînée par un moteur brushless sous commande numérique/CNC. Inclinaison pneumatique de 90° à 22°30’ (externe) en deux positions fixes ou réglage mécanique optionnel pour les angles intermédiaires. Avance oléopneumatique de la lame avec vitesse d'avance réglable.

Chargement et déchargement

• Convoyeur à rouleaux sur l'unité de sciage mobile pour chargement et déchargement standard.
• Dispositif de serrage additionnel optionnel sur le convoyeur pour immobiliser la barre restante.
• Dispositif optionnel de mesure de la hauteur du profilé pour correction automatique de la longueur de coupe selon les dimensions réelles.

Commande

• Pupitre monté sur socle relié au bâti de la machine, positionnable individuellement.
• Équipée de l'IHM elumatec avec écran tactile 7 pouces.
• Prise en charge des coupes individuelles et du mode automatique avec listes de coupe; importation de listes .dgx.

Réglage des angles intermédiaires

• La version standard permet des coupes préréglées à 45° et 22°30' par butées mécaniques.
• Option: volant manuel pour régler l'inclinaison sur tout angle intermédiaire pour coupes hors équerre.

Serrage de profilés

• Serrage précis et fiable via deux vérins pneumatiques horizontaux.
• Système optionnel de serrage vertical disponible si nécessaire.
• Un mors supplémentaire positionnable manuellement maintient la chute pendant la coupe.

Capots de protection des groupes de sciage

• Deux capots de protection automatiques protègent la zone d'usinage.
• Capots en polycarbonate résistant aux rayures, ouverture/fermeture automatique selon les cycles de coupe.

Données techniques (résumé)
Caractéristiques machine :

• Modèle : DG 102-P
• Type : Tronçonneuse électronique à double tête avec tête mobile
• Entraînement : moteur brushless avec commande numérique/CNC
• Contrôle électronique de l'axe X : 1000
• Vitesse de positionnement de l'axe X : 2000 m/min
• Lecture position tête mobile par bande magnétique absolue : 3000
• Réglage angulaire : pneumatique de 90° à 22°30' (deux positions fixes); réglage mécanique optionnel pour angles intermédiaires
• Avance lame : oléopneumatique, vitesse d'avance réglable
• IHM : elumatec écran tactile 7 pouces
• Serrage profilé : deux vérins pneumatiques horizontaux; système vertical optionnel
• Chargement/déchargement : convoyeur à rouleaux sur unité mobile; serrage additionnel et mesure hauteur profilé en option
• Sécurité : protection locale frontale pneumatique; capots automatiques en polycarbonate
• Fonctions : coupes simples, coupes angles intermédiaires, coupes cycliques depuis listes, coupes longues/courtes/angulaires, coupe semi-automatique, import .dgx

Sécurité et maintenance

• Système de lubrification à diffusion minimale d'huile inclus.
• Prédisposition pour démarrage automatique d'aspirateur externe.
• Options d'évacuation des copeaux et tiroirs amovibles selon configuration.
