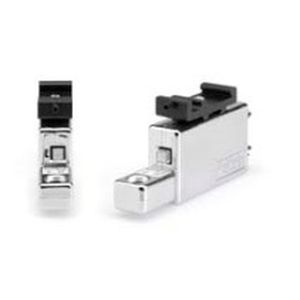

Détecteur de mouvement Vario 15428

de coupure de filindividuel

Arrêt de fil pour les machines à matelasser Capteur de fil 15427 ou 15428 Description générale Ce mouvement d'arrêt est conçu pour surveiller les surfilés d'une machine à matelasser. Le système consiste en trois parties différentes. Un capteur de fil pour surveiller chaque fil, un interrupteur de lumière ou de proximité pour synchroniser le système avec les cycles de la machine et une unité de contrôle centrale. Cette unité fournira l'alimentation électrique, enverra et recevra des signaux des autres unités et enverra un signal d'arrêt à la machine lorsqu'un défaut de fil se produit. Caractéristiques techniques - Compteur de marge d'arrêt individuel dans chaque capteur de fil, comptant les points manquants dans un rangée. Si la marge d'arrêt, réglée sur l'unité centrale de commande, est dépassée, la machine stop. - Un interrupteur marche/arrêt avec un indicateur lumineux à double fonction dans chaque capteur de fil, indiquant distinctement l'état du capteur de fil. - Poussez le bouton, indicateur éteint = le détecteur de fil est éteint. - Appuyez sur le bouton, l'indicateur est allumé en permanence = le capteur de fil est activé. - Bouton-poussoir enfoncé, indicateur d'usure = ce détecteur de fil a détecté une panne et a arrêté la machine. - Au démarrage de la machine et après une séquence de "saut", le compteur d'erreurs dans chaque fil le capteur est réglé sur la marge d'arrêt maximale (7 points). Dès qu'un point a été détecté, le compteur de défauts fonctionne selon la valeur fixée sur la commande centrale unité. Cela permet d'éviter les faux arrêts dus à un fil mou ou à une faible vitesse au démarrage de la machine. - Les capteurs de filetage sont faciles à monter et peuvent être déplacés facilement le long d'un DIN standard rail, fixé sur la machine. - Les capteurs de fil sont connectés en parallèle avec un câble ruban à 10 pôles
