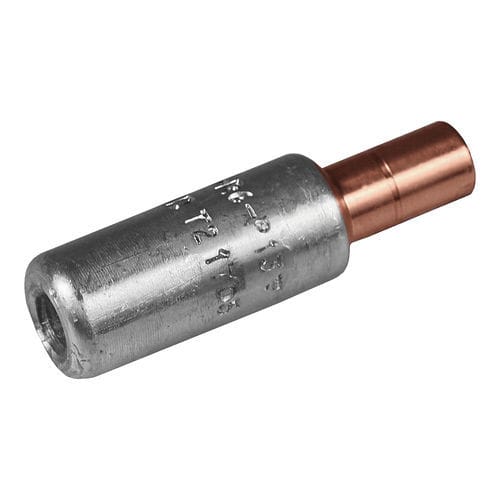

Connecteur de données AKS16-10

circulaireà insérerbimétallique

Connecteur d'un conducteur en aluminium à un conducteur en cuivre. Conducteurs Al toronnés/solides, conducteurs Cu toronnés/multibrins. Pour les conducteurs multibrins en cuivre, il est recommandé de procéder à un sertissage par contact à l'aide du système Dual. Deux sertissages sont nécessaires pour Al, normalement un pour Cu. Connecteur de passage AlCu, du conducteur Al au conducteur Cu. Pour un câble Al toronné de 16 mm², ou pour un câble Al massif de 25 (16) mm², vers un câble Cu toronné/multi-toron de 10 mm². Lors du sertissage de la section Cu, placer les matrices entre la marque sur la douille et le bord de la section Cu. Utilisée avec les systèmes certifiés Elpress V1300, V250. s1 (mm) : 14 d (mm) : 5.9 D (mm) : 13 L (mm) : 45.5 d1 (mm) : 5 D1 (mm) : 8 s (mm) - longueur de la bande : 29 AWG/MCM Al toronné : 6 AWG AWG/MCM Al massif : 4 AWG AWG/MCM Cu : 8 AWG mm² Al toronné : 16 mm² Al solide : 25 (16) mm² Cu : 10
