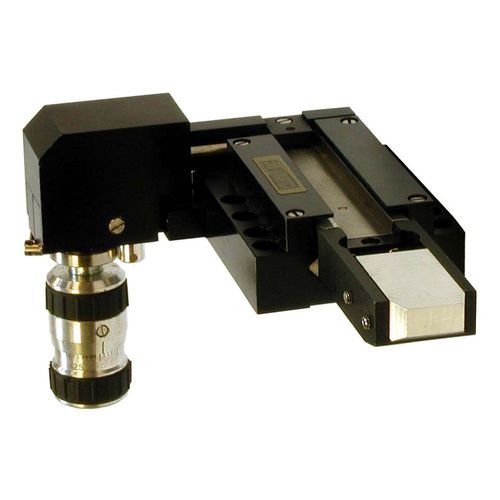

Retourneur basculeur MDE884LH

- Manipulateur de cristaux et de réseaux de fibres θx - Rotation exacte sur l'axe x - Maintient une hauteur centrale de 18 mm - Versions pour droitiers et gauchers disponibles manipulateur de cristaux et de câbles θx (longue portée). Le mécanisme de roulement unique assure une rotation exacte autour de l'axe x et maintient une hauteur centrale de 18 mm. Disponible en version droitier ou gaucher. Peut également être fourni avec des réglages θy et θz. Le bloc avant est usiné par Elliot Scientific (ou le client) pour placer le bloc à rainure en V en silicium sur le ruban de fibres (US : fiber). Il peut également être remplacé par un support d'appareil comme le montre la photo ci-dessous. La conception mécanique unique du rouleau comporte un découplage entre la course du dispositif de réglage linéaire et le mouvement du rouleau, ce qui minimise tout décalage radial pendant la rotation. Cela garantit que les mouvements angulaires se font exactement autour de l'axe x et qu'aucun décalage radial n'est introduit. La précision du mouvement permet d'obtenir un niveau de précision très élevé de l'angle de roulis. Caractéristiques techniques Configuration - Gauche Hauteur du centre - Maintenue à 18 mm rotation du θx - Plage grossière - ± 4° - Plage fine - ± 10 minutes d'arc θx Résolution - Réglage grossier - 8 secondes d'arc
