Système d'alignement optique MDE22885
pour dispositif optique

système d'alignement optique
système d'alignement optique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
optique
Applications
pour dispositif optique

Description

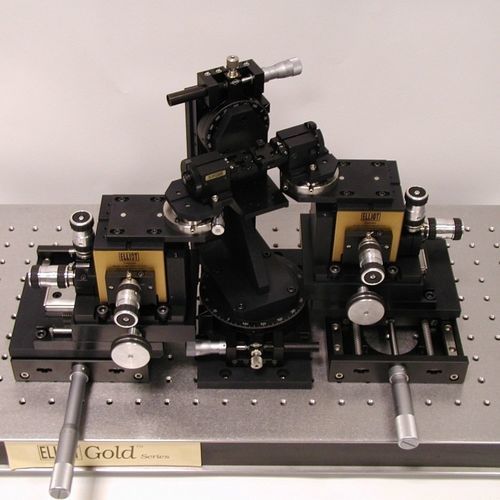

Le MDE22885 est un système spécialisé pour l'alignement des SOA (amplificateurs optiques à semi-conducteurs) et d'autres dispositifs similaires à double extrémité avec des facettes inclinées. Le système comprend deux étages à 5 axes avec des étages de flexion Elliot Gold™ Series, des plates-formes de base à grand débattement et un support de rotation de fibre à 2 axes. L'unité centrale est un support de dispositif de rotation à 2 axes configuré pour le montage de dispositifs planaires passifs ou actifs à un ou plusieurs canaux. Les axes linéaires des étages de flexion peuvent être automatisés à l'aide d'un contrôleur d'alignement E2300 DAli 3 et de régleurs piézoélectriques. L'alignement automatisé est particulièrement utile lorsqu'on travaille avec des fibres à lentilles. - Conception fendue pour faciliter l'insertion et le retrait des fibres - Rotation complète à 360° sur tous les axes de rotation - Entraînements piézo disponibles pour les axes linéaires - Peut être configuré pour un angle de facette variable - Fibre maintenue dans des pinces à rainure en V - Rainure en V standard pour 125/250 µm. (Tailles personnalisées disponibles)

---
