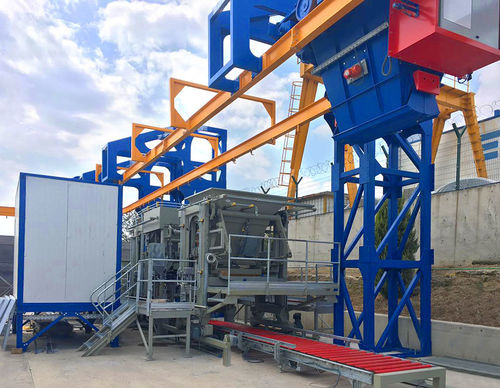

Machine de fabrication de blocs en béton ELKOBLOCK-36M

manuelleautomatiquesemi-automatique

ELKOBLOCK-36M est une presse-vibrante multi-étages destinée à la production industrielle de pavés autobloquants, bordures et blocs pleins. La machine associe une structure en acier certifié à un système à quatre colonnes et des guides chromés pour le tamper afin d'assurer un fonctionnement continu adapté aux lignes de production.

Principales caractéristiques et aperçu

• Conçue pour fabriquer une grande variété d'éléments : pavés autobloquants, bordures, blocs pleins et pièces spéciales.
• Production estimée : ~1000 m² de pavés en béton sur une période de 8 heures (selon produit et configuration).
• Alimentation et changement de moule rapides : grille de remplissage mobile dans la trémie de béton arrière, hauteur de tiroir d'alimentation réglable et changement de moule rapide.
• Manutention modulaire : possibilité d'exploitation manuelle jusqu'à entièrement automatisée selon la configuration choisie.

Caractéristiques générales

• Surface de moule : 1240 x 1000 mm
• Durée de cycle : 24–33 s
• Plage de hauteur produit : 50–500 mm
• Hauteur d'empilement : 640 mm
• Dimensions palette : 1270 x 1050 mm
• Volume trémie béton arrière : 2100 L
• Volume trémie béton de face : 2100 L

Système de contrôle et tableau électrique

• Puissance installée totale : 64 kW
• Cabine opérateur : incluse
• Composants électriques : SIEMENS (Germany)
• Automatisation : PLC SIEMENS S7-300 avec écran tactile 15" SIEMENS TP 1500

Manutention / Configurations

• CONFIGURATION BASIC : Palettes de production sur pieds amenées via le point d'alimentation ; palettes humides retirées manuellement. Mode semi-automatique ou automatique pilotable depuis l'interface.
• CONFIGURATION BASIC PLUS : Palettes humides sorties sur convoyeur, empilables jusqu'à 10 niveaux par ascenseur et transférées au séchage par chariot élévateur ; après séchage, palettes ramenées au lowerator puis transférées sur palettes de transport.
• CONFIGURATION PLATINIUM : Utilisation d'étagères acier 10 niveaux ; élévateur place les palettes humides sur les racks, transfert en zone de séchage et intégration d'un robot d'emballage entièrement automatique pour la mise sur palettes de transport.
• CONFIGURATION PREMIUM : Solution entièrement automatique avec chariot robotisé à doigts pour transport, empilage (jusqu'à 16 niveaux), nettoyage, inversion et réintroduction automatique des palettes pour production continue.

Caractéristiques / spécifications techniques

• Modèle : ELKOBLOCK-36M
• Surface moule : 1240 x 1000 mm
• Dimensions palette : 1270 x 1050 mm
• Capacité (8 h) : ~1000 m² (pavés)
• Durée de cycle : 24–33 s
• Hauteur produit : 50–500 mm
• Hauteur d'empilement : 640 mm
• Volume trémie béton arrière : 2100 L
• Volume trémie béton de face : 2100 L
• Puissance totale installée : 64 kW
• Cabine opérateur : incluse
• Composants électriques : SIEMENS (Germany)
• Automatisation : PLC SIEMENS S7-300 avec écran tactile 15" SIEMENS TP 1500
• Construction : châssis acier certifié, système 4 colonnes avec guides chromés pour le tamper
• Alimentation & outillage : grille de remplissage mobile, réglage de hauteur du tiroir d'alimentation, changement de moule rapide
