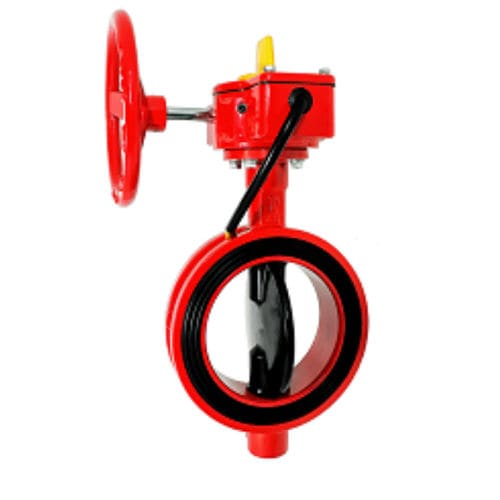

Vanne papillon HBF-300W

avec volantà bridewafer

Le modèle HBF-300W, vanne papillon Wafer homologuée UL, est conçu pour être utilisé dans des systèmes de tuyauterie à brides et maintenu en place à l'aide de deux brides et d'une série d'écrous et de boulons. Les brides situées de part et d'autre d'une vanne papillon Wafer doivent être reliées entre elles afin de maintenir la vanne en place. Mais d'abord, l'ensemble du système d'extincteurs automatiques ou de bornes-fontaines doit être arrêté et drainé avant d'installer ou de retirer cette vanne. Hants est une de nos sous-marque qui fournit des vannes et des raccords de haute qualité pour différentes industries. Comment installe-t-on une vanne papillon de type wafer ? 1．Posez la vis auxiliaire à l'endroit approprié, pour régler la distance entre deux brides ou faces de rainure. 2．Pour la vanne papillon de type wafer, insérer la vanne et visser les boulons de repos, aligner les cercles intérieurs sur la canalisation, s'assurer que le centre de la vanne et le centre de la bride sont concentriques et que la position de l'interrupteur du disque n'est pas bloquée par le diamètre intérieur de la bride ou par des pièces proches, puis serrer plusieurs fois les boulons selon une diagonale uniforme. 3．Pour les vannes papillon à rainures, placer d'abord la bague d'étanchéité sur la canalisation ou sur l'extrémité de la rainure de la vanne, aligner l'extrémité de la rainure, déplacer la bague d'étanchéité jusqu'au joint de la vanne et de la canalisation, installer l'anneau, serrer les boulons de l'anneau, s'assurer que le centre de la vanne et le centre de la bride sont concentriques et que la position de l'interrupteur du disque n'est pas bloquée par le diamètre intérieur de la bride ou par des pièces proches, 4．Après avoir terminé l'installation, vérifiez à nouveau l'ouverture totale et l'angle d'ouverture totale. Caractéristiques ◆ Contrôle léger et peu coûteux du débit d'eau. ◆ La vanne papillon de type Wafer homologuée UL convient aux systèmes de gicleurs de protection contre les incendies. ◆ Indicateur jaune qui indique à l'opérateur dans quel sens le disque est orienté.
