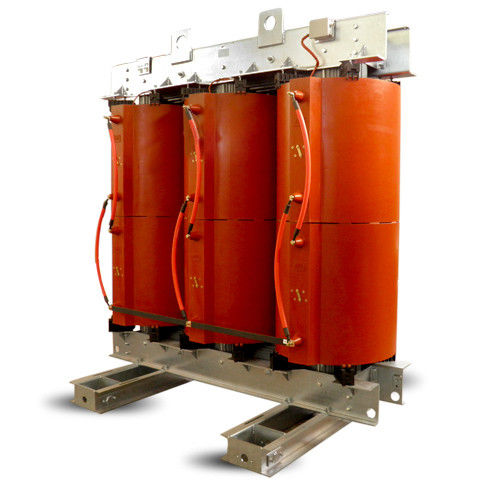

Transformateur enrobé résine

de puissancepour applications industriellesIEC

Les transformateurs sont construits en conformité avec les normes IEC 60076-11 et IEEE C57.12.01 (ou autres sur demande). Pour le marché européen, le calcul est effectué conformément à la réglementation Ecodesign, normes EN 50588-1. L'âme est fabriquée en tôle d'acier à grain orienté, laminée à froid, à faible perte spécifique, coupée à 45°C, à pas de vis, assemblée à joints intercalaires, avec le plus grand soin. Il est calculé pour obtenir un flux résiduel minimum, un courant d'appel réduit, un faible bruit et une faible perte de fer. Les transformateurs sont construits conformément aux normes IEC 60076-11 et IEEE C57.12.01 (ou autres sur demande). Le noyau est fabriqué en tôle d'acier à grains orientés, laminée à froid, à faible perte spécifique, coupée à 45°C, à recouvrement progressif, assemblée à joints intercalaires, avec le plus grand soin. Il est calculé pour obtenir un flux résiduel minimum, un courant d'appel réduit, un faible bruit et une faible perte de fer. L'assemblage précis et le serrage correct garantissent une rigidité uniforme et empêchent les vibrations, déterminant ainsi les caractéristiques optimales du noyau lui-même. Des bases composables en résine moulée et des supports de haute résistance sont utilisés pour maintenir en place les bobines primaires et secondaires. Les enroulements BT sont réalisés en feuille d'aluminium avec un matériau isolant de classe H : cette technologie garantit une résistance élevée aux efforts électrodynamiques. Les bobines sont ensuite imprégnées de résines polymérisées au four pour garantir une haute protection contre la pollution. Les enroulements MT sont réalisés avec des bandes d'aluminium, en sous-bobines connectées en série ; les prises sont conçues symétriquement, afin d'éviter un déséquilibre de l'ampérage/tour.
