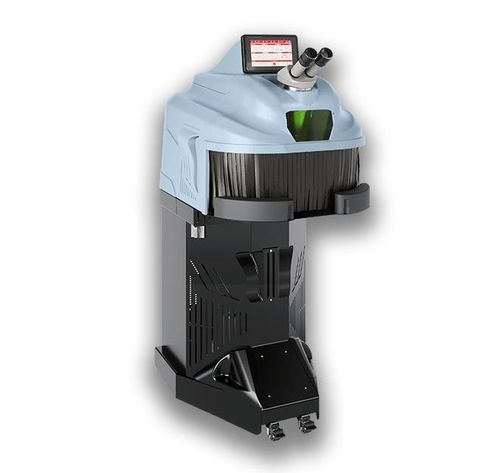

Système de soudage laser Nd-YAG MEGA 9.0

automatique230V monophaséà chambre

Présentation
La Mega 9.0 est un système de soudage laser conçu pour la production industrielle à haut volume et les opérations de réparation de précision. Elle intègre une source Nd:Ce:YAG à double lampe avec PFC renforcé, un circuit de refroidissement par eau double renforcé et une grande chambre de soudage à ouverture inférieure pour pièces encombrantes. L'appareil dispose d'un écran tactile couleur 7" avec caméra intégrée pour la visualisation en temps réel et le contrôle précis des opérations.

Caractéristiques principales

• Architecture laser double lampe, barre unique, PFC renforcé
• Puissance moyenne élevée : 150 W
• Forte puissance de crête et tirs stables à haute fréquence
• Technologie SMSP et Gaussian Smooth Spot pour une distribution d'énergie homogène
• Grande chambre de soudage avec ouverture inférieure pour pièces surdimensionnées
• Écran tactile couleur 7" avec caméra intégrée pour le contrôle des procédés

Applications

• Soudage de métaux précieux et réfléchissants : platine, titane, or, argent, palladium
• Réparation et assemblage de montres, lunettes et petites pièces métalliques
• Soudage avec apport sans nécessité de nettoyage post-soudure
• Réparation de défauts de coulée (porosité, fractures)
• Réparation d'outillages et composants industriels
• Soudage dans des zones difficiles d'accès où les techniques traditionnelles sont limitées

Performances

• Source laser : 2x lampes, 1x Nd:Ce:YAG 1064 nm
• Puissance moyenne : 150 W
• Puissance de crête : 15 kWp
• Énergie par impulsion : jusqu'à 300 J

Variantes / Caractéristiques

• Source laser et longueur d'onde : 2x lampes, 1x Nd:Ce:YAG 1064 nm
• Puissance moyenne : 150 W
• Puissance de crête : 15 kWp
• Énergie max : 300 J
• Fréquence max (Hz) : 50
• Temps d'impulsion : 0,1 - 20 ms
• Diamètre du spot : 0,2 - 2,0 mm (réglage motorisé)
• Réglage du spot : motorisé
• Programmes d'onde : 7 formes d'impulsion préréglées (incl. SMSP)
• Gaussian Smooth Spot : oui
• Microscope 10X : Leica
• Système 3D : optionnel
• Caméra sur écran : oui
• Contrôle externe : écran tactile couleur 7"
• Emplacements mémoire : 100
• HDMI : oui
• Refroidissement par eau : double renforcé / 6 l
• Buse air comprimé : oui
• Buse argon : oui
• Type : sur pied
• Alimentation : 230 V AC, 50/60 Hz - 4,4 kW
• Dimensions (cm) : 58 x 86 x 129,2
• Poids (kg) : 85

Caractéristiques techniques

• Modèle : Mega 9.0
• Source laser : 2x lampes, 1x Nd:Ce:YAG 1064 nm
• Puissance moyenne : 150 W
• Puissance de crête : 15 kWp
• Énergie / Max énergie : jusqu'à 300 J
• Fréquence : jusqu'à 50 Hz
• Temps d'impulsion : 0,1 - 20 ms
• Diamètre du spot : 0,2 - 2,0 mm (réglage motorisé)
• Programmes d'onde : 7 formes préréglées (SMSP + Gaussian Smooth Spot)
• Microscope : 10X Leica
• Caméra : intégrée sur écran (visualisation en temps réel)
• 3D vision : optionnel
• Emplacements mémoire : 100
• Connectivité / contrôle : écran tactile couleur 7", HDMI
• Refroidissement : double refroidissement eau renforcé / 6 l
• Buses : air comprimé et argon
• Type : sur pied
• Alimentation : 230 V AC, 50/60 Hz - 4,4 kW
• Dimensions (cm) : 58 x 86 x 129,2
• Poids (kg) : 85
