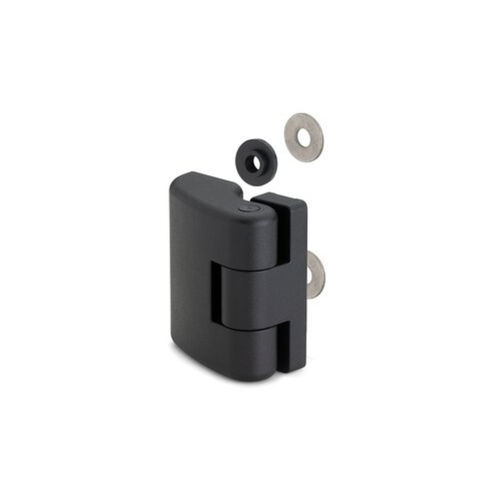

PrésentationCharnière CFDX‑G pour mât étroit. Conçue pour montage sur verre ou panneaux ; corps en SUPER‑technopolymère (PA) renforcé de fibres de verre, finition noire mate. Disponible en exécutions complanaires (C) et non complanaires (R) avec options de fixation B (écrous), p (tiges filetées) et SH (trous pour vis à tête fraisée).
Spécifications principales- Matériau corps : polyamide (PA) renforcé fibres de verre, SUPER‑technopolymère, noir, finition mate.
- Goujon de rotation : PA renforcé fibres de verre (SUPER‑technopolymère).
- Rondelles à palier : NBR, dureté 70 Shore A (comprises). Matière conforme FDA CFR.21 et EU 10/2011.
- Rondelles planes : Acier inox A4 UNI 6593‑MT (comprises).
- Épaisseur maximale porte pour certaines exécutions : 5 mm (versions R pour montages non complanaires).
Exécutions standard- CFDX‑G‑C‑B : écrous acier inox avec trou fileté sur le corps étroit (mât) ; douilles laiton borgnes avec trou fileté sur le corps large (porte).
- CFDX‑G‑C‑p : tiges filetées acier inox sur le corps étroit (mât) ; douilles laiton borgnes sur le corps large (porte).
- CFDX‑G‑C‑SH : trous passants avec siège pour vis à tête fraisée sur le corps étroit (mât) ; douilles laiton borgnes sur le corps large (porte). Versions SH livrées démontées.
Caractéristiques et applicationsLa charnière CFDX‑G (dessin déposé) est composée de deux corps de dimensions différentes (côté large et côté étroit) pour usage sur structures à mât étroit. Le type de montage réduit le risque de manipulation. Convient pour portes sur verre ou panneaux nécessitant résistance à la corrosion, légèreté et isolation électrique.
Angle de rotation (approx.)Maximum ≈ 195° (plage −5° à +190°, 0° correspondant aux surfaces coplanaires). Ne pas dépasser cette limite sous peine d’altérer les performances mécaniques.
Notes d’installation- Pour montage sur verre/panneau : percer un trou Ø 10,5 ±0,2 mm dans le verre/panneau (épaisseur min. 4 mm).
- Positionner la charnière en centrant la partie de correspondance (d1) dans le trou.
- Sur le côté opposé insérer rondelles à palier et rondelles planes puis fixer avec vis (vis non fournies).
Tests de résistance (valeurs sélectionnées)(Colonnes séparées par " | " ; lignes séparées par
)
Test de résistance - Effort axial Ea [N] | Charge de rupture Ra [N] | Effort radial Er [N] | Charge de rupture Rr [N] | Effort à 90° E90 [N] | Charge de rupture R90 [N]
CFDX‑G‑C.40‑B‑M5 | 488 | 2541 | 397 | 1613 | 347 | 1361
CFDX‑G‑C.40‑p‑M5x14.5 | 455 | 2569 | 362 | 1679 | 450 | 1458
CFDX‑G‑C.40‑SH.5 | 455 | 2822 | 455 | 1713 | 492 | 1377
CFDX‑G‑C.50‑B‑M6 | 909 | 2567 | 1051 | 2034 | 1211 | 2161
CFDX‑G‑C.50‑p‑M6x14.5 | 534 | 2330 | 1247 | 2194 | 1415 | 2365
CFDX‑G‑C.50‑SH.6 | 921 | 2795 | 1238 | 2818 | 1299 | 2899
CFDX‑G‑C.60‑B‑M6 | 820 | 3585 | 1152 | 2004 | 1676 | 2481
CFDX‑G‑C.60‑p‑M6x14.5 | 798 | 3106 | 1064 | 1904 | 1747 | 2510
CFDX‑G‑C.60‑SH.6 | 1072 | 3560 | 1092 | 3326 | 1877 | 4587
Instructions de montage (résumé)Pour versions SH : assembler le côté étroit sur le mât et le côté large sur la porte ; insérer le goujon de rotation par le côté sans élargissement diamétral jusqu’au blocage dans le corps.
Variantes / Articles disponiblesFamille produit CFDX‑G avec références et tailles (exemples) : C.40‑B‑M5, C.40‑p‑M5x14.5, C.50‑B‑M6, C.60‑B‑M6, ainsi que versions R et SH. Les variantes définissent dimensions (L, B, f, d, etc.) et types de fixation (écrou, prigionieri, trous fraisés).
RemarquesRondelles à palier (NBR) et rondelles planes A4 sont fournies. Versions SH livrées démontées pour faciliter le montage. Ne pas dépasser les limites d’angle et de charge indiquées.
caractéristiques / spécifications techniques- Denomination / Modèle : CFDX‑G
- Matériau : SUPER‑technopolymère PA renforcé fibres de verre, noir, mat
- Goujon de rotation : PA renforcé fibres de verre
- Rondelles : NBR 70 Shore A (conforme FDA/EU 10/2011)
- Rondelles planes fournies : Acier inox A4 UNI 6593‑MT
- Montage standard : porte et mât complanaires (CFDX‑G‑C‑...)
- Montage alternatif : versions non complanaires (CFDX‑G‑R‑...)
- Options de fixation : écrous filetés, tiges filetées, trous svasés (variantes B, p, SH)
- Angle rotation max : ≈ 195°
- Tests mécaniques : valeurs axiales, radiales et à 90° fournies par référence
- Application : montage sur verre ou panneaux (trou Ø 10,5 ±0,2 mm, épaisseur min. 4 mm)
