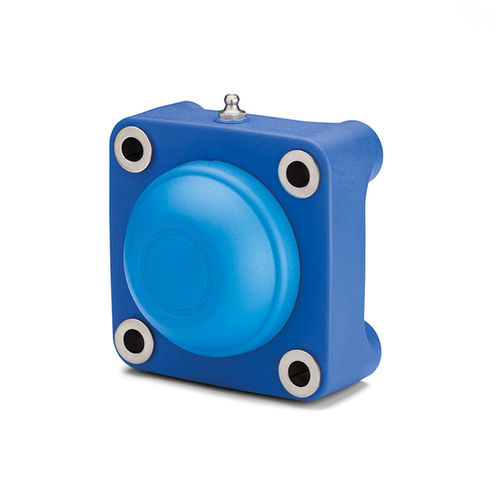

Support de palier à bride UCF-S-T series

en inoxen acieren technopolymère

Produit

• Palier d'extrémité avec calotte fermée (palier de support)
• Bride carrée avec rivets, construction en technopolymère

Principales spécifications

• Support : technopolymère à base de polyamide (PA) renforcé de fibres de verre, RAL 5005 bleu, finition mate.
• Douilles et rondelles : acier inox AISI 304.
• Roulement : roulement en acier chromé de haute qualité avec codes de traçabilité.
• Lubrificateur : lubrificateur droit en acier inox avec filetage G 1/8.
• Joints d'étanchéité : caoutchouc NBR (VITON® disponible sur demande).
• Calotte : technopolymère PP renforcé de fibres de verre, RAL 5015 bleu, calotte fermée pour palier d'extrémité ou pour arbres traversants.

Exécutions standards

• UCF-S-T : palier d'extrémité avec calotte fermée.
• UCF-S-P : palier pour arbre traversant avec calotte percée et joint NBR pour arbres rotatifs.

Informations générales

• Les dimensions d'encombrement sont conformes à la norme ISO 3228.
• Un système de joints d'étanchéité complètement scellés protège le roulement de l'entrée de saletés.
• La surface de contact réduite de la base du support facilite la désinfection.
• Défaut d'alignement maximal de l'arbre : 2,5°.

Instructions d'utilisation

• Conçu pour un montage avec arbres sans encaissement.
• Pour des performances optimales, lubrifier périodiquement avec une graisse résistante aux hautes températures et à l'oxydation.

Autres / Versions spéciales (sur demande)

• Roulement en acier inox AISI 440C.
• Roulements en dimensions pouces (inch) disponibles sur demande.
• Paliers pour arbres de diamètres spéciaux.
• Support en technopolymère PA conforme FDA (RAL 5005) sur demande.
• Calottes PP ; joints et étanchéités en VITON® sur demande.

Tableau - Articles disponibles (SKUs sélectionnés)
Code; Désignation; d [mm]; d1 [mm]; H [mm]; L [mm]; f [mm]; h1 [mm]; h2 [mm]; h3 [mm]; h4 [mm]; h5 [mm]; Charge statique du roulement [N]; Charge dynamique du roulement [N]; Charge sur le support [N]; Poids [g]
419451; UCF.205-S-A-25-T-C55; 25; 10.5; 49.5; 99.5; 70; 22; 36.9; 47; 17.4; 15; 7800; 14000; 17000; 517
419461; UCF.206-S-A-30-T-C55; 30; 10.5; 55.7; 113; 83; 26; 41; 53.2; 20; 15; 11300; 19500; 17500; 720

Caractéristiques techniques

• Matériau du support : technopolymère PA renforcé de fibres de verre, RAL 5005.
• Matériau de la calotte : technopolymère PP renforcé de fibres de verre, RAL 5015.
• Douilles/rondelles : acier inox AISI 304.
• Roulement : acier chromé avec codes de traçabilité ; option AISI 440C sur demande.
• Joints d'étanchéité : NBR ; VITON® en option.
• Lubrification : lubrificateur droit en acier inox, filetage G 1/8.
• Normes : dimensions conformes à ISO 3228.
• Tolérance d'alignement arbre : 2,5° maximum.
• Données de charge sélectionnées : voir le tableau ci‑dessus pour les charges statiques/dynamiques et la charge du support.
