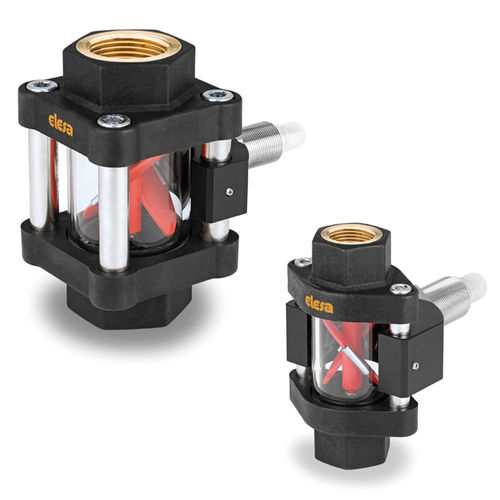

Indicateur de débit HVF-E

à héliceà rotorbidirectionnel

Indicateurs visuels d’écoulement avec débitmètre, brides terminales en technopolymère Caractéristiques et applications: L’indicateur peut être monté dans n’importe quelle orientation. Dans le cas où l’indicateur serait monté sur des tuyaux rigides, il est recommandé de placer l’indicateur parfaitement dans l'axe. L'indicateur fonctionne avec des flux de liquide bidirectionnels dont la viscosité est inférieure à 30 cSt. Pour que l'hélice tourne, un débit minimum est requis par rapport au type de fluide et à sa viscosité. Lorsque le débit minimum de fluide passe, le rotor commence à tourner avec une vitesse proportionnelle au débit du fluide. Le capteur inductif, complètement séparé de la zone de passage du liquide, lit par conséquent le passage des deux clips métalliques montés sur le rotor, fournissant une variation de fréquence qui peut être transformée en une lecture du débit par connexion à un PLC. Extrémités et porte-capteur: Technopolymère à base de polypropylène (PP), couleur noire, finition mate. Axe et hélice à rotor: Technopolymère à base de polypropylène (PP), couleur rouge. Clips d'activation du capteur en acier INOX AISI 304. Tube: Verre borosilicate, haute résistance, utilisable avec des solutions glycolées. Capteur: Capteur inductif en laiton nickelé Barres d'accouplement: Acier INOX AISI 316L. Joints d'étanchéité: Caoutchouc synthétique NBR. Exécution standard: Douilles en laiton avec filetage gaz cylindrique selon UNI ISO 228/1. Température maximum d'exercice en continu: 100° C.
