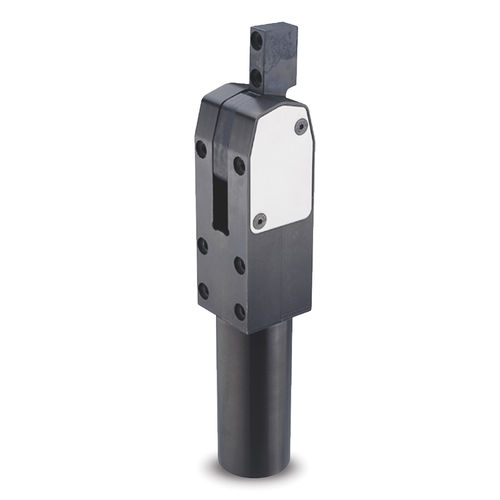

Outil de serrage pneumatique MM-BI

pour pièces à usineren acierdouble effet

MM-BI Pinces de serrage pneumatiques pour blocage axial Les pinces de serrage pneumatiques (brevet Misati) sont utilisées pour bloquer des pièces mécaniques à usiner ou à manœuvrer sur des gabarits et des supports. Les pinces de serrage sont caractérisées par un vérin pneumatique « à double effet » qui transmet un mouvement de rotation au bras de serrage. Les caractéristiques principales: • force de serrage élevée • dimensions réduites • consommation réduite d’air comprimé • poids limité Le mouvement du bras de serrage a été conçu de telle sorte qu’une fois la position de verrouillage atteinte, une situation d’auto-entretien est obtenue. Le mécanisme de verrouillage est composé de deux roulements à billes qui assurent des couples de verrouillage optimaux et une usure minimale. La position des trous pour la connexion avec l’air comprimé à la base du vérin empêche les tubes de connexion d’encombrer la zone de travail. La position des trous de montage réalisés sur le monobloc des pinces de serrage pneumatiques a été prévue de manière à permettre une installation directement sur des trous filetés ou sur des trous passants lisses au moyen de bouchons. Les vérins de diamètre 20, 32, 40, 50 mm développent un moment de serrage entre 60 Nm et 475 Nm, des valeurs plus élevées que celles des produits similaires sur le marché. Au cours des tests de résistance aux cycles de serrage répétitifs, ces pinces ont conservé les mêmes performances pendant plus de 20 millions de cycles.
