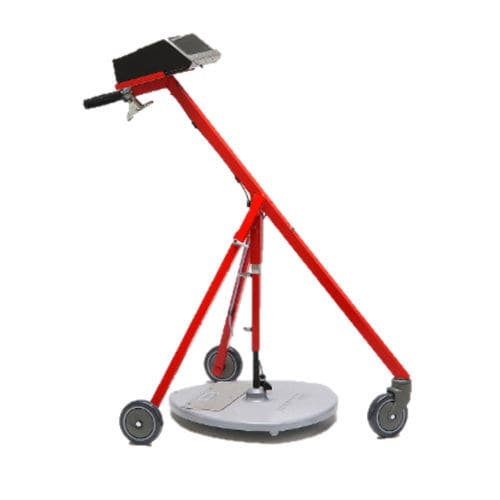

Mesureur d'épaisseur pour structures en béton StratoTest 4100

de routeportableà courant de Foucault

Aperçu
Appareil de mesure conçu pour une utilisation en conditions de chantier pour déterminer l'épaisseur des couches non métalliques (mélanges bitumineux / asphalte, scories, gravier, béton). La mesure est non destructive et conforme à la norme TP D-StB 12 pour la détermination d'épaisseurs individuelles et totales dans la construction routière. En chantier routier, une feuille d'aluminium est placée à la base de la couche d'asphalte comme réflecteur ; elle est incorporée par le mélange pierreux sans altérer l'adhérence entre couches. Contrairement au carottage, la méthode n'endommage pas la couche construite. Les réflecteurs sont repérables par un affichage en barre ou acoustiquement via le casque fourni.

Sondes

• N 100ST : Jusqu'à 100 mm pour la mesure de la couche de roulement
• N 400ST : Plage de mesure 0–400 mm pour la mesure des couches de base et de roulement
• N 800ST : Sonde optionnelle pour extension de la plage de mesure jusqu'à 800 mm

Application

• Mesure non destructive de l'épaisseur de couches non magnétiques dans le BTP
• Revêtements d'asphalte, scorie, gravier et béton en construction routière
• Revêtements en béton dans les travaux d'enfouissement

Caractéristiques

• Mesure non destructive
• Conforme TP D-StB 12
• Plage de mesure jusqu'à 400 mm (selon sonde)
• Affichage numérique direct de l'épaisseur
• Mesures répétées illimitées au même point
• Repérage aisé des réflecteurs (affichage en barre et acoustique)

Fourniture

• Appareil StratoTest 4100
• Sonde de mesure N 400ST (standard)
• Chariot pliable pour mesure
• Plaque d'étalonnage
• Casque d'écoute
• Pile 9 V bloc, type 6LR61
• Mallette de transport en plastique

Plages de mesure
0 ... 40 cm · sonde N400ST standard
0 ... 10 cm · sonde N100ST optionnelle
0 ... 80 cm · sonde N800ST optionnelle

Données techniques

• Principe de mesure : procédé par courants de Foucault
• Couches mesurables : tous les matériaux non métalliques rencontrés en construction routière
• Réflecteurs : feuilles d'aluminium ou plaques d'acier de dimensions usuelles
• Plage de mesure : 0 ... 40 cm (N400ST) ; 0 ... 10 cm (N100ST) ; 0 ... 80 cm (N800ST)
• Résolution : 0,1 cm pour 0 ... 30 cm ; 0,2 cm pour 30 ... 35 cm ; 0,4 cm pour 35 ... 40 cm
• Tolérance type (sonde standard, réflecteurs aluminium 0,7 m x 0,3 m et 1,0 m x 0,3 m) : 0 ... 30 cm : ±(0,1 cm + 2% de la lecture) ; 30 ... 35 cm : ±2% de la lecture ; 35 ... 40 cm : ±3% de la lecture
• Affichage : écran LCD numérique
• Mémoire de données : mode DIRECT ≈ 500 valeurs individuelles avec statistiques ; mode SITE ≈ 6 000 valeurs individuelles avec statistiques ; 5 mémoires chantier avec 300 stations chacune ; 4 positions de mesure par station ; 5 types de matériau de couche par position
• Alimentation : 1 x pile alcaline 9 V (type 6LR61)
• Autonomie : env. 20 heures
• Température ambiante : appareil 0 °C–50 °C ; sonde 0 °C–70 °C
