Détecteur de porosité pour revêtement PoroTest 7

pour pipelineportablede haute tension

Aperçu Le PoroTest 7 localise pores, piqûres et autres défauts dans les revêtements non conducteurs appliqués sur supports conducteurs (acier, aluminium, béton). Il utilise une méthode haute tension contrôlée pour détecter de façon fiable les défauts microscopiques (>20 µm) et convient aux cuves, pompes, réservoirs, installations offshore, plateformes, navires et pipelines.

Applications

• Contrôle des couches isolantes sur supports conducteurs (acier, aluminium, béton)
• Tests sur site pour cuves, réservoirs, pompes, pipelines et structures offshore/maritimes
• Contrôles avant mise en service et maintenances préventives

Avantages

• Détection précoce des ruptures de revêtement susceptibles d'entraîner une corrosion interne ou externe
• Réduction des risques pour produits sensibles et des réactions chimiques dangereuses
• Limitation des coûts de reprise en identifiant les défauts avant mise en service

Caractéristiques

• Limite de détection : défauts microscopiques >20 µm
• Plage d'épaisseur testable : 30 µm à 11,3 mm (selon modèle)
• Plage de tension d'essai : 0,5 kV à 35 kV, stabilisée électroniquement
• Large choix d'électrodes d'essai pour applications spécifiques
• Menu opérateur en 4 langues
• Alertes optiques et acoustiques
• Conception portable, ergonomique et robuste pour les interventions sur site
• Sécurité électrique conforme à VDE 0411, partie 1
• Alimentation : secteur ou accumulateur rechargeable intégré

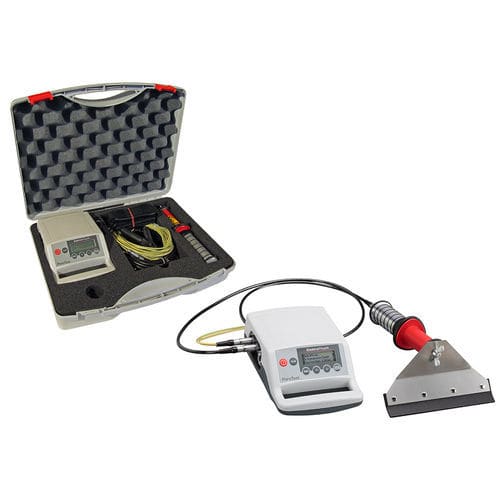

Fourniture standard

• Unité de détection PoroTest 7 avec accumulateur intégré
• Câble de connexion unité – électrode
• Électrode balai métallique
• Câble d'équipotentialité 5 m
• Cordon d'alimentation
• Bandoulière
• Manuel d'utilisation
• Mallette de transport en plastique

Caractéristiques techniques

• Limite de détection : >20 µm
• Épaisseur testable : 30 µm – 11,3 mm (dépend du modèle : P7, P30, P35)
• Tension d'essai : 0,5 kV – 35 kV (CC), indication numérique
• Précision de réglage : ±0,1 kV + 3 % de la lecture
• Dimensions/poids sonde HV : env. 274 mm x Ø 63 mm / 550 g; unité de contrôle : env. 225 x 150 x 85 mm / 1,4 kg
• Signal sonore : 90 dB, 0,1 s/porosité; tonalité continue en cas de court-circuit
• Sortie signal : sans potentiel, Umax. 100 V, Imax. 0,4 A
• Batterie : 4 éléments IEC LR14 NiMH, remplaçables; autonomie à tension max. : P7 ≈ 20 h; P30/P35 ≈ 10 h
• Temps de charge : ≈ 4 h (charge rapide)
• Alimentation secteur : 115 V–230 V, 50/60 Hz (commutation automatique)
• Température de service : 0 °C – 50 °C; éviter la rosée sur la surface
• Normes : DIN 55 670, DIN 50191 (VDE 0104), DIN EN 61010/Part 1 (VDE 0411/Part 1)
