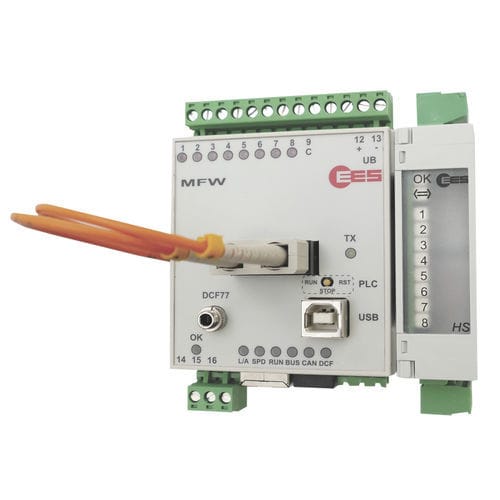

Système de commande à distance E/S MFW

modulairede fibre optique

Le système de télécommande dans la variante à fibre optique se compose d'une station centrale et d'une station éloignée. Afin d'augmenter la portée d'entrée-sortie chaque module de base peut être équipé jusqu'à d'un maximum de 15 modules d'expansion, qui sont reliés par l'intermédiaire de l'interface de bus de BIDON. Chaque module d'entrée-sortie est donné un nombre de module aux données d'échange entre les modules avec le même nombre de module, dans lequel l'arrangement physique des modules dans le système n'est pas important. Dans le cas des modules numériques d'entrée-sortie les entrées/sorties 1-4 peuvent être commutées plus d'entre les deux types d'impulsions statiques ou comptant/momentanées de fonction -, tandis que des signaux analogues peuvent être transmis comme valeurs de tension 0-10 V et en tant que valeurs courantes 0-20 mA. Si la station éloignée ne peut pas être atteinte ou si la transmission de données est défectueuse, le système identifie le défaut et communique ceci par le contact tous les deux de LED et de relais à la station centrale aussi bien qu'à la station éloignée. Après que la cause du défaut ait été rectifiée, l'opération normale est reprise automatiquement. La configuration du système est simple et confortable. Sur les modules eux-mêmes seulement le nombre de module, transmettent de niveau, charge statique/contre-valeur pour I/Os numérique comme le courant/tension dans le cas des signaux analogues etc. doivent être placés. Un avantage de la fibre optique comme milieu de transmission est, cela qu'une transmission élevée robuste de bruit-immunité au-dessus de grandes distances est garantie. Pour chaque direction de transmission un à fibres optiques individuel est employé. La distance traversière dépend du type d'à fibres optiques, de la perte aux prises et des épissures et peut atteindre jusqu'à 22 kilomètres.
