Ventilateur haute pression ED series

étanchewashdownaxial

Présentation du produit
Ventilateurs DC sans balais IP68/IP69K axiaux et centrifuges conçus pour des environnements sévères et des lavages haute pression. La gamme couvre des unités compactes 40 x 40 x 28 mm jusqu'à des ventilateurs axiaux Ø254 x 89 mm et plusieurs modèles centrifuges à turbine à pales inclinées vers l'arrière. Applications typiques : coffrets et équipements nécessitant une protection contre les infiltrations et les lavages.

Ventilateurs axiaux DC IP68 / IP69K - Modèles et données clés (représentation tableau)

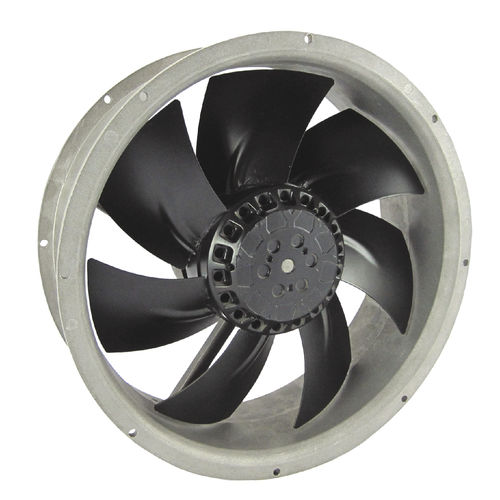

ED2589 — Ø 254 × 89 / Ø 10 x 3.5 — 28.3 m3/min / 1,000 CFM — Ventilateur DC sans balais. IP68 / IP69K.
ED1551 — 172 x 150 x 51 / 6.70 x 5.90 x 2.00 — 13.4 m3/min / 472 CFM — Ventilateur DC sans balais. IP68 / IP69K.
ED1238 — 120 x 120 x 38 / 4.70 x 4.70 x 1.50 — 5.1 m3/min / 180 CFM; 8.1 m3/min / 285 CFM; 6.8 m3/min / 240 CFM — Ventilateur DC sans balais. IP68 / IP69K.
ED1225 — 120 x 120 x 25 / 4.70 x 4.70 x 1.00 — 3.8 m3/min / 135 CFM; 3.4 m3/min / 120 CFM — Ventilateur DC sans balais. IP68 / IP69K.
ED9238 — 92 x 92 x 38 / 3.62 x 3.62 x 1.50 — 4.8 m3/min / 168 CFM — Ventilateur DC sans balais. IP68 / IP69K.
ED9225 — 92 x 92 x 25 / 3.62 x 3.62 x 1.00 — 1.9 m3/min / 66 CFM — Ventilateur DC sans balais. IP68 / IP69K.
ED8038 — 80 x 80 x 38 / 3.15 x 3.15 x 1.50 — 3.7 m3/min / 132 CFM — Ventilateur DC sans balais. IP68 / IP69K.
ED8032 — 80 x 80 x 32 / 3.15 x 3.15 x 1.25 — 2.5 m3/min / 88 CFM — Ventilateur DC sans balais. IP68 / IP69K.
ED8025 — 80 x 80 x 25 / 3.15 x 3.15 x 1.00 — 1.8 m3/min / 64 CFM — Ventilateur DC sans balais. IP68 / IP69K.
ED6025 — 60 x 60 x 25 / 2.4 x 2.4 x 1.00 — 1.3 m3/min / 45 CFM; 1.6 m3/min / 57 CFM — Ventilateur DC sans balais. IP68 / IP69K.
ED4028 — 40 x 40 x 28 / 1.6 x 1.6 x 2.2 — 0.7 m3/min / 24.5 CFM — Ventilateur DC sans balais. IP68 / IP69K.

Ventilateurs centrifuges DC IP68 / IP69K - Modèles et données clés (représentation tableau)
ED250110 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m3/min / 920 CFM — Turbine à pales inclinées vers l'arrière. IP68 / IP69K.
ED225099 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m3/min / 835 CFM — Turbine à pales inclinées vers l'arrière. IP68 / IP69K.
ED221071 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m3/min / 621 CFM — Turbine à pales inclinées vers l'arrière. IP68 / IP69K.
ED175069 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m3/min / 437 CFM — Turbine à pales inclinées vers l'arrière. IP68 / IP69K.
ED175067 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m3/min / 395 CFM — Turbine à pales inclinées vers l'arrière. IP68 / IP69K.
ED133091 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m3/min / 326 CFM — Turbine à pales inclinées vers l'arrière. IP68 / IP69K.

Remarques

• Nous nous réservons le droit de modifier les données sans préavis.
• Performances soumises à une tolérance de 10 %.

Spécifications techniques

• Indice de protection : IP68 et IP69K (protection contre les liquides et lavages haute pression).
• Types de ventilateurs : ventilateurs axiaux DC sans balais et ventilateurs centrifuges DC sans balais (pales inclinées vers l'arrière pour les modèles centrifuges).
• Familles de modèles : ED2589, ED1551, ED1238 (incl. variantes Mark 2 / Mark 3), ED1225 (Mark 2), ED9238, ED9225, ED8038, ED8032, ED8025, ED6025 (incl. Mark 2), ED4028, ED250110, ED225099, ED221071, ED175069, ED175067, ED133091.
• Plages de dimensions (axial) : de 40 x 40 x 28 mm à Ø 254 × 89 mm. (centrifuge) : Ø 133 x 91 mm à Ø 250 x 110 mm.
• Gamme de débit d'air : environ 0.7 à 28.3 m3/min (≈ 24.5 à 1,000 CFM) selon le modèle.
• Applications typiques : refroidissement d'armoires et d'équipements en environnements sévères nécessitant une protection IP68/IP69K (lavage, protection contre les infiltrations).
• Remarques : les données de performance peuvent varier ; tolérance ±10 % et données sujettes à modification.
