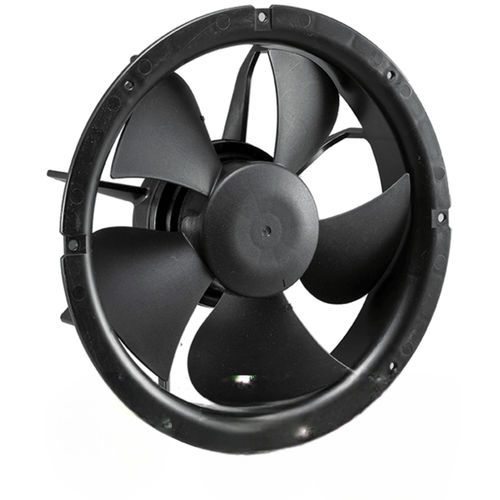

Ventilateur ATEX EC series

axialà moteur ECde tube

Présentation
Ventilateurs axiaux tubulaires à pales rotatives disponibles en plusieurs tailles et configurations. Moteurs électroniques EC et certification ATEX pour utilisation en atmosphères potentiellement explosives selon l'indication.

Certificat ATEX délivré selon :
EN IEC 60079-0 : 2018
EN IEC 60079-7 : 2015/A1:2018
EN IEC 60079-0 : 2017 Edition: 7.0
EN IEC 60079-7 : 2017 Edition: 5.1
Ex II 3G Ex ec IIC Gc.

Spécification

• EC6025 | 60 x 60 x 25 / 2.36 x 2.36 x 1.00 | Débit max 0.55 m3/min / 19.4 CFM | Protections électroniques; Tension universelle
• EC8025 | 80 x 80 x 25 / 3.15 x 3.15 x 1.00 | Débit max 0.9 m3/min / 31 CFM | Protections électroniques; Tension universelle
• EC9225 | 92 x 92 x 25 / 3.62 x 3.62 x 1.00 | Débit max 1.1 m3/min / 39 CFM | Protections électroniques; Tension universelle
• EC9238 | 92 x 92 x 38 / 3.62 x 3.62 x 1.50 | Débit max 1.4 m3/min / 50 CFM | Protections électroniques; Tension universelle
• EC1238 | 120 x 120 x 38 / 4.70 x 4.70 x 1.50 | Débit max 3.0 m3/min / 106 CFM | Protections électroniques; Tension universelle
• EC1551 | 172 x 150 x 51 / 6.70 x 5.90 x 2.00 | Débit max 6.2 m3/min / 220 CFM | Protections électroniques; Tension universelle
• EC2578 | Ø250 x 78.5 / Ø9.84 x 3.1 | Débit max 14 m3/min / 495 CFM | Protections électroniques
• EC2578M | Ø250 x 78.5 / Ø9.84 x 3.1 | Débit max 13 m3/min / 460 CFM | Protections électroniques; Pales métalliques
• EC2589 | Ø254 × 89 / Ø10 x 3.5 | Débit max 25.7 m3/min / 910 CFM | Protections électroniques

• Nous nous réservons le droit de modifier les données sans préavis.
• Performances sujettes à une tolérance de ±10%.

Caractéristiques techniques

• Famille de produit : EC ATEX Tube Axial Fans
• Certification ATEX : Ex II 3G Ex ec IIC Gc
• Normes référencées : EN IEC 60079-0 (éditions 2018 et 2017), EN IEC 60079-7 (2015/A1:2018 et édition 2017)
• Modèles disponibles et principales dimensions / performances : EC6025 (60×60×25 mm, 0.55 m3/min / 19.4 CFM), EC8025 (80×80×25 mm, 0.9 m3/min / 31 CFM), EC9225 (92×92×25 mm, 1.1 m3/min / 39 CFM), EC9238 (92×92×38 mm, 1.4 m3/min / 50 CFM), EC1238 (120×120×38 mm, 3.0 m3/min / 106 CFM), EC1551 (172×150×51 mm, 6.2 m3/min / 220 CFM), EC2578 / EC2578M (Ø250×78.5 mm, 13–14 m3/min / 460–495 CFM), EC2589 (Ø254×89 mm, 25.7 m3/min / 910 CFM)
• Protection / caractéristiques : Protections électroniques; Tension universelle pour la plupart des modèles; option pales métalliques sur EC2578M
• Tolérance de performance : ±10%
