Ventilateur AC EA series
haute performancehaute pressiongrand débit

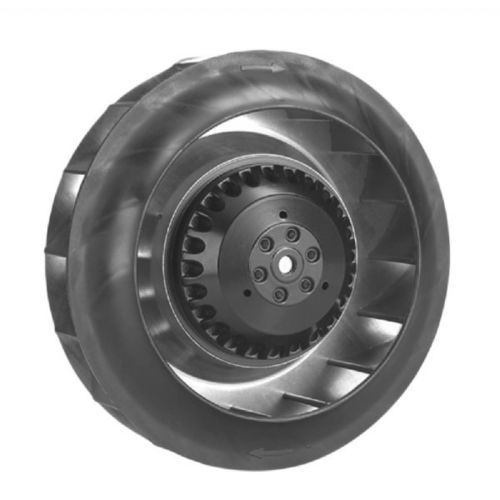

Ventilateur AC - EA series - Electronics Associates - haute performance / haute pression / grand débit
Ventilateur AC - EA series - Electronics Associates - haute performance / haute pression / grand débit
Ventilateur AC - EA series - Electronics Associates - haute performance / haute pression / grand débit - image - 2
Ventilateur AC - EA series - Electronics Associates - haute performance / haute pression / grand débit - image - 3
Ventilateur AC - EA series - Electronics Associates - haute performance / haute pression / grand débit - image - 4
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Electronics Associates

Caractéristiques

Typologie
haute pression, haute performance, grand débit
Configuration
centrifuge
Tension d'alimentation
AC, 230 Vca, 115 Vca
Entraînement
à moteur électrique
Autres caractéristiques
à réaction
Débit d'air

Min: 319,8 m³/h
(11 293,63 ft³/h)

Max: 3 228 m³/h
(113 995,744 ft³/h)

Diamètre

Min: 132,6 mm
(5,22 in)

Max: 400 mm
(15,748 in)

Description

Présentation
Conçus pour des applications de déplacement d'air techniques où la fiabilité, le débit d'air élevé, la pression statique importante et l'encombrement limité sont des critères déterminants. La série EA regroupe des impulseurs motorisés à géométrie à aubes courbes vers l'arrière avec protection thermique intégrée, disponibles sur une large plage de diamètres et de longueurs.

Spécifications
  • EA13070 — Ø 132.6 x 72.5 mm / Ø 5.22 x 2.85 in : Débit max 5.33 m³/min / 188 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière
  • EA13090 — Ø 132.6 x 91.5 mm / Ø 5.22 x 3.60 in : Débit max 5.33 m³/min / 188 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière
  • EA17554 — Ø 175.0 x 54.85 mm / Ø 6.88 x 2.16 in : Débit max 7.8 m³/min / 274 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière
  • EA18065 — Ø 182.4 x 68.5 mm / Ø 7.18 x 2.69 in : Débit max 8.3 m³/min / 290 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière
  • EA18085 — Ø 182.4 x 84.9 mm / Ø 7.18 x 3.34 in : Débit max 8.5 m³/min / 300 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière
  • EA19070 — Ø 190.0 x 70.0 mm / Ø 7.48 x 2.75 in : Débit max 10.4 m³/min / 370 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière
  • EA19070 F — Ø 235.0 x 87.2 mm / Ø 9.25 x 3.43 in : Débit max 7.0 m³/min / 247 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière (variante F)
  • EA22070 — Ø 223.0 x 71.0 mm / Ø 8.77 x 2.79 in : Débit max 15.0 m³/min / 530 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière
  • EA22070 F — Ø 259.0 x 97.8 mm / Ø 10.2 x 3.85 in : Débit max 12.3 m³/min / 434 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière (variante F)
  • EA22569 — Ø 225.0 x 69.0 mm / Ø 8.85 x 2.71 in : Débit max 15.6 m³/min / 550 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière
  • EA22585 — Ø 225.0 x 85.0 mm / Ø 8.85 x 3.34 in : Débit max 19.2 m³/min / 680 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière
  • EA22599 — Ø 225.0 x 99.0 mm / Ø 8.85 x 3.89 in : Débit max 22.0 m³/min / 770 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière
  • EA22599 F — Ø 259.0 x 154.5 mm / Ø 10.2 x 6.08 in : Débit max 15.5 m³/min / 547 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière (variante F)
  • EA25098 — Ø 251.5 x 98.1 mm / Ø 9.90 x 3.86 in : Débit max 24.0 m³/min / 850 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière
  • EA25098 F — Ø 259.0 x 130.9 mm / Ø 10.2 x 5.15 in : Débit max 19.3 m³/min / 681 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière (variante F)
  • EA31515 — Ø 318.0 x 154.5 mm / Ø 12.5 x 6.08 in : Débit max 33.0 m³/min / 1165 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière
  • EA36017 — Ø 360.0 x 167.3 mm / Ø 14.1 x 6.58 in : Débit max 46.5 m³/min / 1645 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière
  • EA40017 — Ø 400.0 x 162.4 mm / Ø 15.7 x 6.39 in : Débit max 53.8 m³/min / 1900 CFM ; Protection thermique ; Impulseur à aubes courbes vers l'arrière


  • Nous nous réservons le droit de modifier les données sans préavis.
  • Les performances sont soumises à une tolérance de 10 %.
  • Modèles disponibles en 115V et 230V. Fonctionnement possible à pleine fréquence (50Hz ou 60Hz).


Caractéristiques techniques
  • Type de produit : ventilateurs centrifuges AC / impulseurs motorisés
  • Conçu pour une haute fiabilité, un fort débit d'air, une pression statique élevée et un encombrement réduit
  • Type d'impulseur : aubes courbes vers l'arrière
  • Protection : protection thermique sur tous les modèles listés
  • Options de tension : 115V et 230V
  • Fréquence : 50Hz ou 60Hz
  • Plage de débit (table) : env. 5.33 à 53.8 m³/min (188 à 1900 CFM)
  • Gamme de modèles : EA13070, EA13090, EA17554, EA18065, EA18085, EA19070 (et variante F), EA22070 (et variante F), EA22569, EA22585, EA22599 (et variante F), EA25098 (et variante F), EA31515, EA36017, EA40017
