Système de mesure d'épaisseur SWAN REFLEX

par contact directpour matériau en feuillepour applications industrielles

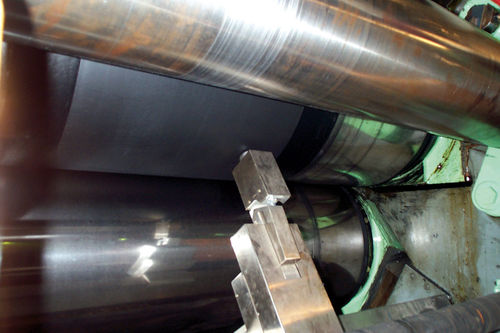

Swan Reflex SWAN REFLEX est un système de réflexion conçu pour la mesure directe de l'épaisseur. Le système est composé des éléments suivants : - Scanner à faisceau unique avec structure portante - Rouleau de référence - Capteur de mesure par soufflage d'air SWAN CARACTÉRISTIQUES PRINCIPALES Système de suivi automatique du rouleau de référence. Système de déplacement du capteur extrêmement durable et mécaniquement stable. Protection contre le contact accidentel avec le matériau à mesurer. Structure simple et compacte avec une grande résistance aux chocs. Adapté aux applications industrielles avec une largeur maximale de machine de 3.000 mm. Catégorie : Capteurs. Tags : Revêtement et laminage, Calandrage PVC, Caoutchouc, Feuilles et films. Description La structure portante est équipée d'une poutre tubulaire en acier fixée à deux supports. Les supports peuvent être montés sur la structure de la machine dans la configuration la plus adaptée à l'installation, sans aucune modification de la structure. La poutre principale est dotée de glissières et d'accouplements spéciaux où est fixé l'élément de mesure, est équipée du support du capteur, perpendiculaire au rouleau de référence. L'automatisation du scanner permet le déplacement calibré du capteur vers le rouleau jusqu'à atteindre la position la plus appropriée pour la mesure. Lorsqu'il atteint la position définie, le capteur commence à se déplacer pour mesurer le profil transversal. Le système de mesure SWAN REFLEX utilise des capteurs dotés de la technologie ESSAIR™, brevet exclusif d'Electronic Systems, qui est idéale pour la mesure directe et sans contact de l'épaisseur. Conçus il y a plus de 10 ans et utilisés dans des milliers d'installations dans le monde entier, ces modules de mesure ont été testés dans plusieurs applications industrielles, même pour un usage intensif, et se sont révélés très fiables et sûrs.
