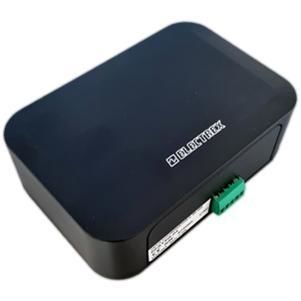

Module E/S numérique PFAPT0C-QCHG PICO PRO SIO

ModbusRS-485Modbus RTU

Présentation du produit
Dispositif d'entrées/sorties et capteurs intelligent équipé de 2 entrées numériques opto‑isolées, 6 sorties numériques à transistors opto‑isolées avec communs séparés, Bus SIO pour extension et 2 sorties relais à contacts inverseurs capables de piloter des charges jusqu'à 250 VAC / 2 A (résistif). Les entrées numériques disposent d'un filtre antirebonds programmable (adapté au comptage d'impulsions ou à l'indication d'état à distance). Les sorties numériques sont conformes DIN 43864, 27 VDC / 27 mA, et peuvent être configurées pour des alarmes internes ou un contrôle à distance via Modbus. Les circuits d'E/S sont autoalimentés et ne nécessitent pas d'alimentation externe. Le Bus SIO permet d'intégrer des modules E/S supplémentaires et des capteurs environnementaux via les dispositifs Milli Pro. Jusqu'à huit alarmes configurables peuvent piloter des sorties numériques et/ou définir des états dans des registres Modbus.

Communications et firmware
Protocole de communication : Modbus-RTU sur RS485. Firmware mis à jour à distance.

Alimentation et boîtier
Tension d'alimentation : 85–265 VAC / 100–374 VDC. Sauvegarde optionnelle 12 VDC via onduleur externe. Sortie auxiliaire disponible : Vout 12 VDC. Boîtier : gris. Dimensions : 150 × 45 × 100 mm.

Applications typiques

• Comptage d'impulsions externes
• Indication d'état à distance
• Commande de charges via relais (jusqu'à 250 VAC, 2 A résistifs)
• Intégration d'E/S et de capteurs environnementaux via Bus SIO

Spécifications techniques

• Code produit : PFAPT0C-QCHG
• Modèle : PICO PRO SIO
• Entrées numériques : 2, opto‑isolées, filtre antirebonds programmable
• Sorties numériques : 6, transistor opto‑isolées, communs séparés, 27 VDC / 27 mA (DIN 43864)
• Sorties relais : 2 contacts inverseurs, jusqu'à 250 VAC / 2 A (résistif)
• Bus SIO : intégration de modules E/S et capteurs via dispositifs Milli Pro
• Alarmes : jusqu'à 8 alarmes configurables (pilotage de sorties numériques et/ou états Modbus)
• Communication : Modbus-RTU sur RS485
• Firmware : mise à jour à distance
• Alimentation : 85–265 VAC / 100–374 VDC ; sauvegarde 12 VDC possible via UPS externe
• Sortie auxiliaire : Vout 12 VDC
• Circuits E/S : autoalimentés (pas d'alimentation externe requise)
• Boîtier : gris ; dimensions 150 × 45 × 100 mm
