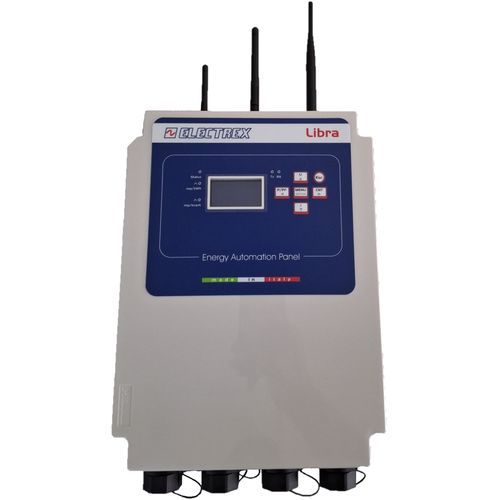

Système de surveillance de puissance LIBRA CCI UPS

de températured'humiditéde tension

Vue d'ensemble
Système intégré et extensible de surveillance et contrôle pour installations de production d'énergie. Conçu pour être conforme à la norme CEI 0-16 (al. O et T) et aux délibérations ARERA 540/2021/R/EEL et 385/2025/R/EEL exigeant un Contrôleur Central d'Installation (CCI) avec limitation de la puissance active sous commande externe du DSO (PF2) pour les installations photovoltaïques et éoliennes ≥100 kW raccordées au réseau MT.

Mesures et normes
Analyseur d'énergie intégré de classe de précision ≤ 0,2 conformément à CEI 0-16:2025-04, annexe O (normative), paragraphe O.13.2.1.

Fonctions principales

• Analyse de la qualité de l'énergie conforme à EN 50160 et EN 61000-4-30
• Surveillance des paramètres environnementaux
• UPS intégré pour assurer l'alimentation locale continue des fonctions critiques

Communication et connectivité

• Ethernet avec trois ports dédiés
• Modem intégré 2G/3G/4G (LTE Cat.1)
• Module GPS/GLONASS intégré avec antennes externes
• Antennes externes fournies pour le modem et le GPS
• Pont réseau entre RJ45 Ethernet et RS485 pour communication Modbus avec les appareils Electrex sur la sous‑réseau RS485

Fonctionnalités additionnelles

• Horloge/calendrier astronomique perpétuel avec batterie
• Mémoire non volatile pour données historiques
• Mesure des harmoniques individuelles jusqu'au 51ème ordre
• Détection et enregistrement des creux, surtensions et interruptions de tension
• Serveur web intégré pour affichage des mesures en temps réel et des historiques
• Cinq entrées numériques opto-isolées pour surveillance d'état et comptage d'impulsions
• Trois sorties numériques relais pour état ou impulsions (autres versions disponibles)
• Modules d'extension optionnels offrant E/S supplémentaires et jusqu'à 8 entrées pour capteurs environnementaux Electrex
• Mise à jour du firmware à distance
• Afficheur graphique FSTN et deux LED de calibration

Connexions et installation
Les raccordements TA, alimentation et voltmétriques se font via des connecteurs polarisaés pour une installation rapide et sans erreur (plug-and-play).

Contenu de la livraison

• Connecteur 5 pôles femelle pour câblage voltmétrique/alimentation
• Connecteur 6 pôles femelle pour raccordement TA avec câble de 2 m
• Antenne 4G externe pour modem intégré avec câble de 5 m
• Antenne GPS/GLONASS magnétique fournie avec câble RG174 de 5 m

Caractéristiques techniques

• Modèle : LIBRA CCI UPS
• Manufacturer: Electrex
• Classe de précision : ≤ 0,2
• Alimentation : 230 Vac
• Dimensions : 236 × 316 × 190 mm
• Ethernet : 3 ports dédiés
• Modem cellulaire : 2G/3G/4G, LTE Cat.1
• Positionnement : module GPS/GLONASS avec antenne externe
• Mesure d'harmoniques : jusqu'au 51ème ordre
• Entrées numériques : 5 opto-isolées (surveillance d'état et comptage)
• Sorties numériques : 3 sorties relais (état/impulsion)
• Extension : modules E/S optionnels et jusqu'à 8 entrées pour capteurs environnementaux
• Horloge/calendrier : astronomique perpétuel avec batterie
• Affichage : FSTN graphique
• Mémoire : non volatile
• UPS : intégré
• Firmware : mise à jour à distance
• Connecteurs : polarisaés pour TA, alimentation et voltmétrie (plug-and-play)
• Accessoires inclus : connecteur 5 pôles, connecteur 6 pôles avec câble 2 m, antenne 4G avec câble 5 m, antenne GPS/GLONASS magnétique avec câble RG174 5 m
