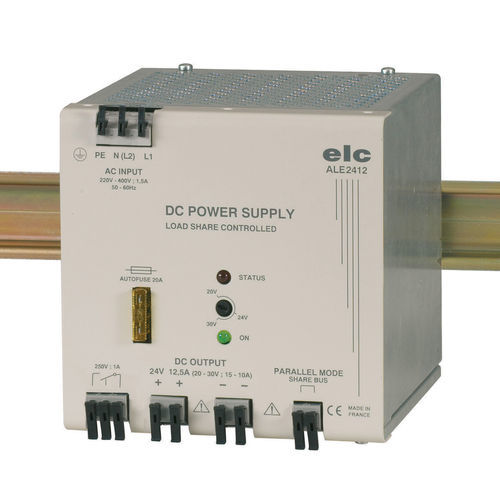

Alimentation électrique sur rail DIN ALE2412

DCà sortie simplestabilisée

• Sorties flottantes sur borniers doublés à ressorts avec leviers. • Section maxi du fils : 2,5mm² (AWG12). • Tension de sortie : ajustable de 20 à 30 V. • Régulation : < 10 mV pour une variation de charge de 0 à 100 %. < 5 mV pour une variation secteur de 198 V à 440 V. • Ondulation : < 3 mV efficace comprenant : < 8 mV crête à crête du signal à 100 kHz < 5 mV crête à crête du signal à 100 Hz < 40 mV crête à crête des pics de commutations • Résistance interne : < 1 m Ω • Temps de maintien : 25 ms à 50 % de charge et 12 ms à 100 % (secteur à 198 V) • Visualisation : Led verte « alimentation en fonctionnement » Led rouge “surchauffe et surtension en sortie” • Relais d’état : contact inverseur sec, 250 VAC (30 VDC) 1 A. Intensité • I maxi : 15,5 A au court-circuit 15 A à 20 V, 12,5 A à 24 V, 10 A à 30 V Protections • Contre les courts-circuits par limitation de courant. • Contre les surintensités sur le circuit primaire, par fusible interne. • Contre les surtensions en sortie par limitation de tension à 33 V. • Contre les réinjections de courant sur la sortie, par fusible. Autres caractéristiques • Sécurité : Conforme aux normes EN 61010-1, EN61010-2-201 et EN62368-1. • CEM : Conforme aux normes EN 61000-6-2 et EN 61000-6-4. • Sécurité : Classe I. • Catégorie de surtension : II ; Degré de pollution : 2. • Altitude de fonctionnement : < 2000 m. • Indice de protection : IP 30.
