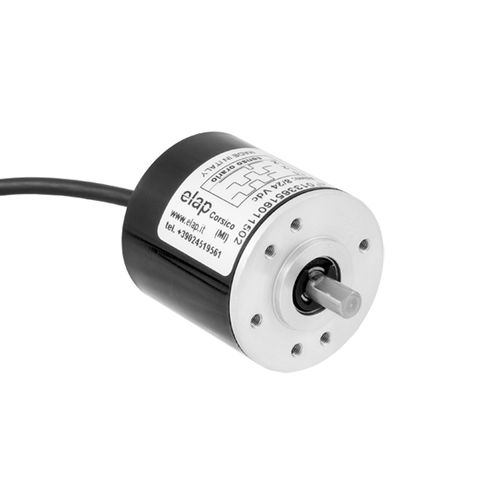

Codeur rotatif incrémental E40 series
optiquemagnétiqueà arbre plein

codeur rotatif incrémental
codeur rotatif incrémental
codeur rotatif incrémental
codeur rotatif incrémental
codeur rotatif incrémental
codeur rotatif incrémental
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
incrémental
Technologie
optique, magnétique
Construction
à arbre plein, à axe creux, à bride
Niveau de protection
IP54
Applications
pour l'industrie, pour moteur, pour OEM
Autres caractéristiques
compact, miniature, de haute précision
Diamètre du boîtier

Min: 4 mm
(0,16 in)

Max: 6 mm
(0,24 in)

Description

Les codeurs de petite taille de la série E40 se caractérisent par leur grande précision et leur taille compacte. Le codeur incrémental E40 peut être fourni avec différentes brides mécaniques : le type E40 a 6 trous de fixation sur un diamètre de 30 mm, tandis que le type 40A a 4 trous sur un diamètre de 25,4 mm ; le codeur E40V a une vis de fixation frontale, et la série E40Q est fournie avec une bride carrée de mm 43×43. Les types E40M et E40S sont des codeurs à arbre creux conçus pour l'accouplement de moteurs, respectivement par articulation et par support métallique élastique anti-rotation. Pour tous les types, le nombre de ppr va de 2 à 12500, avec ou sans impulsion zéro (E40 ou E41). Le boîtier standard de la série est en plastique ABS, avec sortie axiale ou radiale de câble ou de connecteur ; la série RE40 avec boîtier en aluminium et sortie radiale de presse-câble IP65 est également disponible. LES SPÉCIFICATIONS TECHNIQUES - Codeur à bride ronde, corps Ø 40 mm - arbre Ø 6 ou 4 mm (série E40/E40A/E40V/E40Q) - arbre creux Ø 6 ou 8 mm (série E40M/E40S) - l'approvisionnement : 5Vdc ou 8/24Vdc - 2 à 12500 ppr - fréquence max. : 100/150 KHz - signaux de sortie : push-pull, NPN open collector, 5V line driver (alimentation 5V ou 8/24V), 8/24V Line driver (alimentation 8/24V) - la protection contre les courts-circuits et l'inversion de polarité - câble axial ou radial, 1 m de long ; en option : connecteur axial (versions spéciales X..) - degré de protection : IP54 - boîtier en plastique ABS

---
