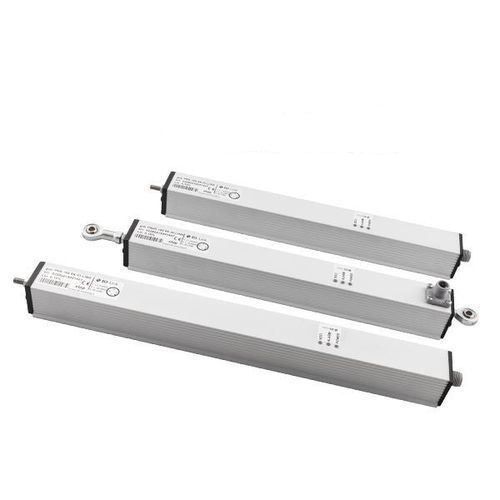

Capteur de position linéaire PNS / PN2S IO-Link

avec interface IO-LinkIP65absolu

Transducteurs linéaires absolus avec interface IO-Link Les transducteurs linéaires absolus PNS et PN2S avec interface IO-Link s'intègrent parfaitement dans les architectures réseau basées sur ce protocole. IO-Link est un protocole de communication point à point qui permet une communication simplifiée entre les capteurs et les réseaux Ethernet ou bus de terrain sur les lignes de production. Il est compatible avec la plupart des bus de terrain industriels, ce qui facilite son intégration dans les systèmes existants. Les transducteurs IO-Link sont faciles à installer grâce au câblage réduit requis par le protocole et à la fonction d'auto-paramétrage des appareils réseau. Les PNS et PN2S offrent une résolution de 12 bits (4096 positions) et toutes les fonctionnalités typiques des capteurs intelligents, telles que la fonction de diagnostic signalant toute erreur de paramétrage, de position et de température, et la possibilité de définir des paramètres de fonctionnement – position maximale, direction d'augmentation, seuil d'alarme de température et de position. Les courses de mesure des transducteurs varient de 50 à 950 mm. La fixation mécanique se fait au moyen des supports fournis, qui peuvent être placés librement le long du corps. Le transducteur PN2S est équipé de deux rotules aux extrémités. Le transducteur PNS peut être équipé d'une pointe de palpeur, de rotules et de joints articulés auto-alignants pour une fixation aérienne, permettant de compenser les désalignements de montage. Les connexions sont assurées par un connecteur M12. Grâce au boîtier en aluminium robuste qui offre une haute protection contre les agents environnementaux, les transducteurs linéaires peuvent résister à des applications dans des conditions sévères. COURSES DISPONIBLES mm 50 – 100 – 150 – 200 – 250 – 300 – 400 – 500 – 750* – 950* *Courses 750 et 950 mm série PNS IO-Link SPÉCIFICATIONS TECHNIQUES - Tension d'alimentation 10÷30 Vdc - Durée de vie de 100 000 000 opérations - Résolution infinie - Excellente linéarité - Vitesse de déplacement jusqu'à 5 m/sec. - Boîtier en aluminium robuste - Fixation facile par supports de serrage - Connexions électriques par connecteur M12 - Température de fonctionnement : -20° ÷ +80° C - Degré de protection IP65 PARAMÈTRES RÉGLABLES - Position maximale - Direction d'augmentation de la position - Seuil d'alarme de température - Seuil d'alarme de position FONCTIONS DE DIAGNOSTIC - Erreur de paramètre ou de position - Alarme de température INDICATEURS D'ÉTAT - 1 LED de signalisation pour SDCI – Interface de Communication à Goutte Unique - 1 LED d'alarme - 1 LED d'alimentation VARIANTES - Série PNS IO-Link : Section carrée 31 mm – Arbre 6 mm – Connecteur radial Courses disponibles : mm 50 – 100 – 150 – 200 – 250 – 300 – 400 – 500 – 750 – 950 Accessoires disponibles : rotule, joint auto-alignant, pointe de palpeur - Série PN2S IO-Link : Section carrée 31 mm – Arbre 6 mm Connecteur radial 2 rotules de diamètre 5 mm aux extrémités Courses disponibles : mm 50 – 100 – 150 – 200 – 250 – 300 – 400 – 500
