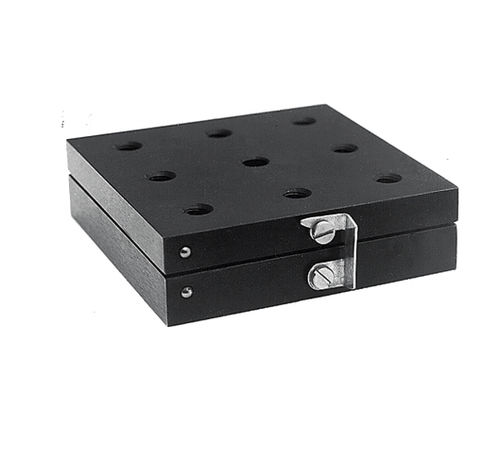

Positionneur linéaire 850 series

à base trait-point-planoptique

Repositionnement cinématique avec répétabilité de plusieurs secondes d'arc Disque de montage exclusif pour une plus grande liberté de positionnement (850-0020 seulement) Crochets en acier à ressort pour un verrouillage et un déverrouillage rapide fiables Une base cinématique est utilisée pour le positionnement répété de groupes d'unités montées sur sa plate-forme. Une plate-forme a des trous de fixation M6. Vous pouvez aussi visser une vis M6 dans un trou de dégagement par le dessous. Décrochez la plate-forme de la plaque inférieure et rangez-la avec toutes les unités encore montées. Remplacez plus tard la plate-forme, telle quelle, par une répétabilité de plusieurs secondes d'arc. Les bases utilisent un schéma cinématique, où trois billes d'acier s'inscrivent avec un cône, une rainure en V et un plat. Les billes et les registres sont en acier trempé et poli. Les crochets empêchent les mouvements accidentels de la plate-forme. Une plaque de fond est fixée par des trous de dégagement ou une fente. 850-0020 dispose d'un disque de montage tournant - une certaine liberté de positionnement.
