Vanne à guillotine
pneumatiqueélectriquemanuelle

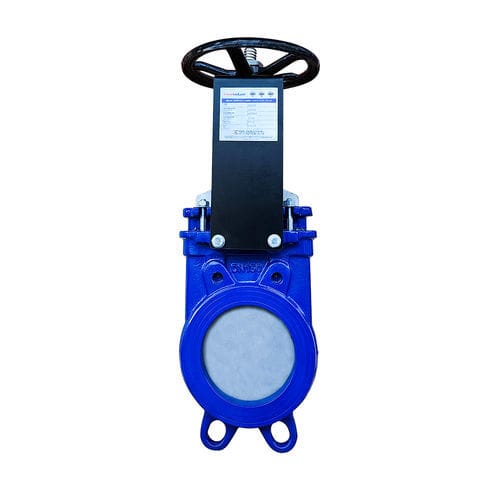

Vanne à guillotine - Ekin Industrial - pneumatique / électrique / manuelle
Vanne à guillotine - Ekin Industrial - pneumatique / électrique / manuelle
Vanne à guillotine - Ekin Industrial - pneumatique / électrique / manuelle - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Caractéristiques

Type
à guillotine
Actionnement
manuelle, pneumatique, électrique
Fonction
de contrôle de débit, à régulation de débit
Media
pour boue
Corps
à siège
Applications
d'abrasif
Matière
en EPDM, en métal, en élastomère, en NBR
Pression

16 bar
(232,1 psi)

Température

150 °C
(302 °F)

Description

Les vannes à couteau sont conçues pour les applications de boue et d'abrasion. Elles sont souvent utilisées en particulier dans le cas de fluides contenant des particules abrasives. Ces types de vannes sont appelés vannes à couteau, car elles interrompent le flux à l'aide d'une lame (coulisse) perpendiculaire. Cette lame fonctionne en se fermant et en s'ouvrant verticalement entre deux bagues d'étanchéité. Il est préférable qu'elle fonctionne entièrement ouverte ou fermée. Elles ne conviennent pas pour un contrôle précis du débit. Les vannes à guillotine conviennent aux fluides multifibres, par exemple dans l'industrie du papier et les conduites d'eaux usées. Elles assurent une étanchéité totale grâce à leur corps monobloc et à leur siège en élastomère (EPDM, NBR, NR). En fonction des propriétés du fluide, ils peuvent également être fabriqués avec un siège métallique. Ils fonctionnent avec des volants d'inertie, des réducteurs, des roues à chaîne, des actionneurs pneumatiques et des actionneurs électriques. Les vannes à guillotine sont généralement utilisées lorsqu'un contrôle de débit prédimensionné n'est pas nécessaire, dans des milieux contenant des substances solides telles que la boue, les sédiments et les fibres. La lame (coulisseau) se déplace perpendiculairement à la direction du flux, et n'est pas affectée par les substances solides, qui peuvent entraver le flux, contrairement aux vannes papillon. Il s'agit donc d'un type de vanne privilégié pour les fluides impurs. Vanne à couteau Truevalve Matériau du corps : AISI304 - AISI316 - fonte ductile GGG40 Lame : AISI 304 - 316 INOXYDABLE Commande : Actionneur pneumatique, à piston, manuel et électrique

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Ekin Industrial
