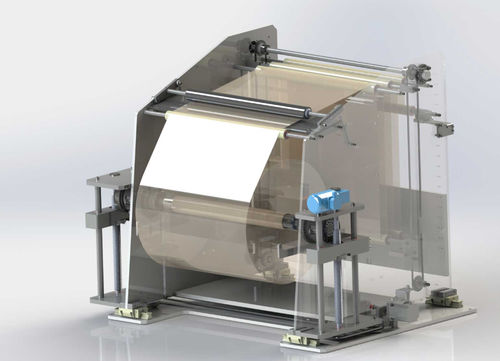

Dérouleur de film

de films plastiquesde tissusmanuel

Présentation Modules de dérouleurs indépendants et polyvalents conçus pour être installés en amont des lignes de production de bandes flexibles. Utilisation simple et sûre nécessitant seulement une formation de base de l'opérateur. Configurations selon les besoins spécifiques, y compris modèles à haute production avec jonction/empalmage automatique pour éliminer les temps d’arrêt et les interruptions machine.

Fonctions et avantages principaux

• Modules adaptables et modulaires pour intégration en amont des lignes de production.
• Options pour production élevée avec système de jonction automatique à registre et jonction « à fond » qui évite l’augmentation de l’épaisseur de la bande.
• Systèmes disponibles en versions avec porte-bobines à double appui ou porte-à-faux selon le poids et l’application.
• Conception axée sur la sécurité et la réduction des temps de changement (élévateur de bobines, supports de sécurité, etc.).

Types de dérouleurs

• Avec porte-bobines à double appui — pour poids de bobine moyens à élevés (entre 150 et 1000 kg).
• Avec porte-bobines en porte-à-faux — pour poids de bobine faibles à moyens (entre 0 et 150 kg).

Dimensions générales Des dimensions standard sont proposées. Pour d’autres dimensions, une consultation technique est nécessaire afin d’évaluer la faisabilité et d’adapter le dérouleur aux exigences spécifiques du client.

Structure Châssis en fer ou acier inoxydable épaisseur 20 mm, triangulés avec larges traverses pour obtenir un fort moment d'inertie dans les trois directions spatiales.

Chargement / déchargement L'élévateur de bobines utilise un système à double bras actionné par vis sans fin, positionné et engrené de chaque côté des châssis. Il saisit l’arbre expansible et la bobine depuis le sol, les élève à la hauteur souhaitée et déplace la bobine le long des bras jusqu’aux supports de sécurité, augmentant la sécurité, réduisant l’effort opérateur et accélérant les temps de changement.

Enfilage Les châssis comprennent des fenêtres d’accès stratégiquement placées pour faciliter la manipulation de la bande. La partie mobile de la danseuse intègre un mécanisme de levage et de verrouillage permettant de la soulever et de la sécuriser pour l’enfilage sans se pencher, réduisant l’effort opérateur et les temps d’installation.

Alignement de bande Disponible en versions automatique et manuelle. Comprend capteur de position horizontale, servo de déplacement axial et châssis mobiles avec plage de réglage ±50 mm coordonnés par une électronique de contrôle haute précision pour maintenir en continu la position correcte de la bande.

Table d'empalmage Table d'empalmage manuelle avec pince de maintien de la bande assurant une prise ferme, permettant à l'opérateur de préparer les empalmages avec confort et précision.

Contrôle de tension Système automatique de contrôle de tension comprenant une danseuse linéaire, capteur de distance, électronique de contrôle et frein électromagnétique. La position de la danseuse est surveillée et ajustée via un algorithme P&D qui module la puissance du frein pour maintenir une tension constante de la bande et assurer un déroulement stable.

Jonction automatique Jonction continue pendant le déroulement avec options de jonction à registre pour un alignement parfait. La technologie d’empalmage « à fond » évite l’augmentation locale d’épaisseur, garantissant la continuité pour des procédés de haute précision et minimisant les arrêts machine.

Caractéristiques / Spécifications techniques

• Famille de produit : Dérouleurs sur mesure
• Épaisseur du châssis : 20 mm (fer ou acier inoxydable)
• Renforts châssis : triangulés pour fort moment d'inertie
• Types de porte-bobines : double appui et porte-à-faux
• Capacité de bobine (indication) : porte-à-faux 0–150 kg ; double appui 150–1000 kg
• Plage réglage alignement : ±50 mm (déplacement axial)
• Composants contrôle tension : danseuse linéaire, capteur de distance, électronique de contrôle, frein électromagnétique ; régulation par algorithme P&D
• Empalmage : table d'empalmage manuelle avec pince ; empalmage automatique à fond disponible avec option registre
• Élévateur bobine : double bras avec vis sans fin pour chargement/déchargement et transfert vers supports de sécurité
• Dimensions standard disponibles ; autres dimensions évaluées par étude technique
