Ligne de découpe transversale à lame

de plaquesservocommandéeà coupe transversale

Présentation
Conçu pour réaliser des coupes transversales sur des bandes flexibles afin d'obtenir des feuilles. Compatible avec une large gamme de matériaux flexibles et performant en conditions de basse et haute vitesse.

Fonctionnement

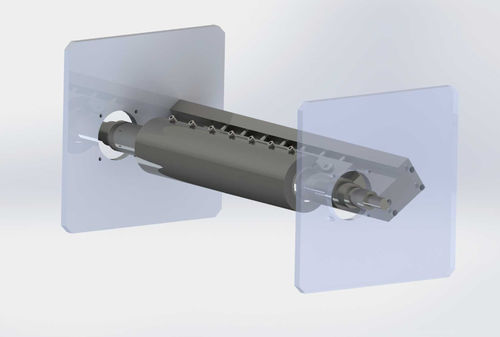

Composé d'une enclume munie d'une lame plate et d'un rouleau parallèle portant une seconde lame plate. La rotation du rouleau engendre une interférence contrôlée entre les lames pour sectionner la bande. Les lames disposent de quatre arêtes de coupe, sont réaffûtables, amovibles et réglables individuellement pour des coupes en angle ou à 90°. Le remplacement et le réglage des lames sont simples ; des lames de rechange standard sont disponibles en plusieurs formats.

Configurations

• Format variable : motorisation par servomoteur pour ajuster la longueur des feuilles selon le besoin.
• Format fixe : montage par transmission sur le moteur de traction de la machine pour des coupes en format constant quelles que soient les vitesses.

Remplacement et maintenance
Lames à quatre arêtes, réaffûtables. Remplacement rapide et réglage individuel des lames pour minimiser les temps d'arrêt. Pièces de rechange standard disponibles dans plusieurs formats.

Caractéristiques techniques / Spécifications

• Type de coupe : coupe transversale de bande flexible pour obtention de feuilles
• Organes de coupe : enclume avec lame plate + rouleau parallèle avec seconde lame plate
• Caractéristiques des lames : quatre arêtes de coupe, réaffûtables, amovibles et réglables
• Angle de coupe : réglable pour coupes en angle ou à 90° (réglage individuel des lames)
• Contrôle du format : disponible en format variable (servomoteur) ou format fixe (montage par transmission)
• Exigence d'entraînement : transmission (montage sur moteur de traction pour format fixe)
• Vitesses : adapté aux processus basse et haute vitesse
• Matériaux : compatible avec une large variété de matériaux flexibles
• Pièces détachées : lames de rechange standard disponibles en plusieurs formats
