Adaptateur d'arbre expansible Adaptadores para Ejes Expansibles

Description

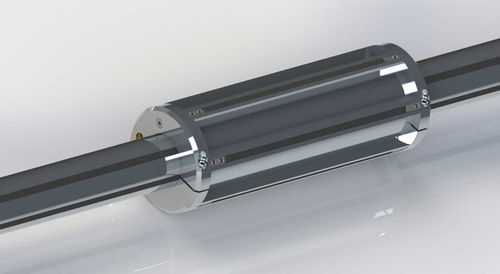

Manchons adaptateurs permettant d’adapter un arbre expansible ou une barre fixe à différents diamètres intérieurs de bobine. Conçus pour des changements rapides et un serrage sûr lors de la conversion de mandrins et de bobines. Le montage peut se faire sur un arbre expansible pneumatique de plus petit diamètre ou sur une barre en acier. La fixation s’effectue par expansion de l’arbre intérieur ou par un collier de serrage mécanique.

Applications

• Déroulage et rembobinage industriels dans les secteurs de l’emballage, de l’imprimerie, du papier et du textile.
• Conversion d’arbres expansibles pour accepter des diamètres de noyau plus grands ou plus petits afin d’assurer un serrage rapide et reproductible des bobines.

Diamètres standard / Plages d’expansion

• Par diamètre intérieur de bobine Ø69–Ø148 mm — Plage d’expansion Ø148–Ø157 mm.
• Par diamètre intérieur de bobine Ø75–Ø148 mm — Plage d’expansion Ø148–Ø157 mm.
• Par diamètre intérieur de bobine Ø34–Ø75 mm — Plage d’expansion Ø75–Ø79 mm.

Montage et systèmes de fixation

• Par expansion de l’arbre intérieur : le manchon est monté sur un arbre expansible pneumatique ; l’expansion de l’arbre de base assure le serrage.
• Par collier : le manchon dispose d’un collier qui se referme autour de l’arbre de base (la base pouvant être une barre fixe en acier).

Fabrication et matériaux
Dimensions spéciales et versions sur mesure disponibles sur demande. Certains modèles d’adaptateurs sont fabriqués en aluminium pour assurer un serrage précis et rapide selon la référence.

Caractéristiques / spécifications techniques

• Fonction : adapter les arbres expansibles à différents diamètres intérieurs de bobine/noyau.
• Exemples de conversions : Ø34 → Ø75 mm, Ø69 → Ø150 mm.
• Groupes de diamètres intérieurs standard : Ø34–Ø75 mm, Ø69–Ø148 mm, Ø75–Ø148 mm.
• Plages d’expansion documentées : Ø75–Ø79 mm, Ø148–Ø157 mm (selon modèle).
• Méthodes de fixation : expansion de l’arbre intérieur (pneumatique) ou collier mécanique.
• Options de montage : sur arbres expansibles pneumatiques ou sur barre en acier fixe.
• Matériaux : aluminium (selon modèle).
• Marque : EJEMATIC
