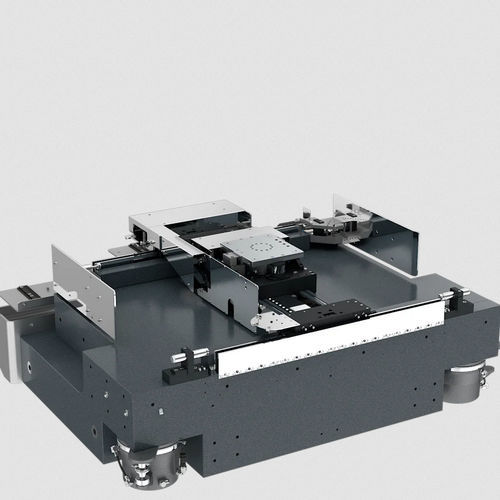

Platine de positionnement XY EZ-0715

motorisée2 axesde précision

Le portique EZ-0715 est conçu pour les applications de haute précision. Les systèmes de mesure incrémentale (Heidenhain LIP6 G0) et une conception optimisée permettent une précision de positionnement de ± 250 nm et une répétabilité de ± 25 nm pour les axes simples. La glissière préchargée sous vide et la répartition optimisée des masses permettent une grande rigidité dans un espace d'installation réduit. Les moteurs sans fer permettent une accélération jusqu'à 10 m/s2 et une vitesse de déplacement jusqu'à 1 m/s. La position finale est détectée par des capteurs inductifs. Les chariots sont alimentés séparément en énergie par des chaînes porteuses symétriques. Le bâti de la platine à portique est en granit. Les deux axes peuvent être personnalisés. Le système XY peut être complété par un axe Z et/ou un axe C.
