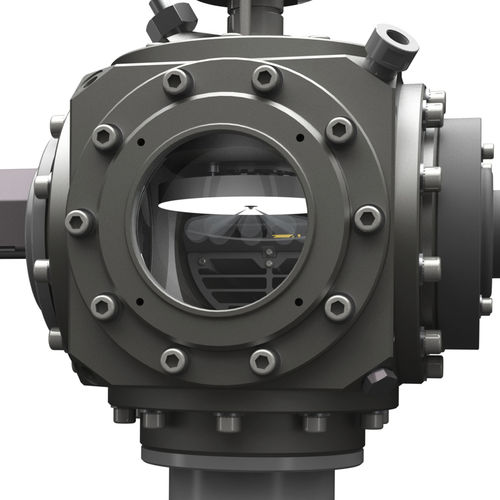

Système d'imagerie optique Injetvision EFS 8212

2Dpour analyse

EFS propose le système de visualisation de spray INJETVISION. Il est idéal pour étudier de façon automatique l’évolution des jets d’injecteurs essence ou diesel, mono ou multi-jets au cours de l’injection. Le système de vision INJETVISION a pour but d’observer et d’étudier les jets issus d’injecteurs haute pression sous atmosphère inerte (Azote ou CO2) jusqu’à 50 bars relatifs (± 0,5 bar).Il est doté de logiciels performants assurant la chaîne de traitement d’images complète allant de l’acquisition des images jusqu’à leurs traitements. Sa cavité est fabriquée en acier spécifique afin de répondre à toutes les exigences de la certification des équipements sous pression 97/23/C. Des options, qui peuvent s’installer sur la chambre de pression, permettent d’étudier de façon automatique l’évolution des paramètres morphologiques des jets. Ainsi, il est possible de caractériser les jets de la manière suivante : - Pénétration d’un jet - Pourcentage de pénétration d’un jet - Angle d’ouverture d’un jet - Surface du jet - Volume d’un jet - Symétrie - Angle de nappe d’un spray en vue lambda - Angle lambda d’un jet en vue Lambda - Angle alpha d’un jet - Angle inter jet - Circularité La pression à l’intérieur de la chambre peut être contrôlée de façon semi-automatique par le boîtier de contrôle ou par l’intermédiaire d’un PC.
