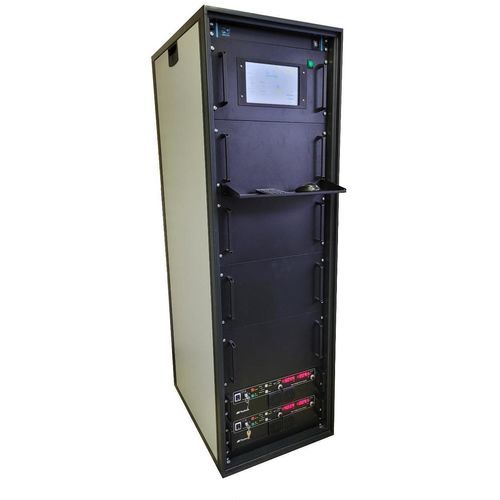

Générateur VPH de laboratoire AHTP series

Présentation
Solutions modulaires pour plasmas froids atmosphériques. Architecture avancée à fronts ultra-rapides (< 15 ns) et contrôle de précision pour applications R&D et industrielles. Gamme complète de générateurs haute tension pulsée EFFITECH : générateur HT plasma DBD, arc glissant, corona. Plages 1 kV - 50 kV selon modèle.

Performances clés (extraits)

• Fronts ultra rapides : < 15 ns (typ. < 25 ns sur charge 200 pF).
• Plage de fréquences étendue : continu 1 Hz - 200 kHz ; jusqu'à 2 MHz en mode burst (option).
• Contrôle de précision avancé : rapport cyclique 0–100%, durée d'impulsion réglable (> 50 ns avec résolution 12 ns).
• Courants crête élevés : jusqu'à 160 A (selon modèle).

Tableau comparatif (extraits)
Modèle | Type | Puissance max* | Tension max | Fronts de montée | Courant max
AHTPM05 | Monopolaire | 1 kW | 5 kV | < 15 ns | 160 A
AHTPM10C | Monopolaire | 1 kW | 10 kV | < 15 ns | 100 A
AHTPB05C | Bipolaire | 1 kW | ±5 kV | < 15 ns | 100 A
AHTPM10 | Monopolaire | 2 kW | 10 kV | < 25 ns | 160 A
AHTPB10C | Bipolaire | 2 kW | ±10 kV | < 25 ns | 100 A
AHTPB10 | Bipolaire | 4 kW | ±10 kV | < 50 ns | 160 A

Générateurs spécialisés (extraits)

• AHTPB10 — Générateur bipolaire : alimentation HT pour charges capacitives et résistives. Tension de sortie ajustable ±10 kV. Mode Burst jusqu'à 2 MHz. Durée d'impulsion modifiable > 50 ns.
• AHTPM40DC50 — Générateur pour charge capacitive : permet trains d'impulsions continus/pulsés. Tension continue (DC) réglable 0 à -50 kV; tension pulsée 0 à -40 kV; durée d'impulsion 10–100 µs.
• AHTPB10Z — Générateur Bipolaire Torche Plasma : impulsions bipolaires avec passage à zéro. Crêtes ±10 kV; paramètres d'amplitude et de durée entièrement ajustables.
• AHTPB10F — Générateur bipolaire ultra-rapide : dédié aux charges capacitives, impulsions bipolaires ultra-rapides; amplitudes et durées réglables.
• AHTPM1DC07 — Générateur pour charges résistives : impulsions monopolaires avec offset réglable. Tension typique 1 kV crête / 700 V offset; courant crête jusqu'à 110 A; puissance moyenne env. 1,2 kW.
• AHTPM5 — Générateur impulsions monopolaires : tension pulsée 0–5 kV; durée d'impulsion 1 µs–100 µs; temps de commutation typique < 100 ns (sur charge non inductive).

Captures & démonstrations (extraits)
Impulsions bipolaires ±10 kV avec fronts < 15 ns pour réacteurs DBD haute performance. Exemples de régimes haute fréquence : 5 kV à 150 kHz (stabilité amplitude < 2%, fronts < 25 ns). Configurations bipolaires asymétriques et symétriques présentées (ex. +5 kV / -2 kV - 10 kHz ; ±7 kV - 10 kHz). Détection d'arc automatique < 100 µs et protection court‑circuit configurable.

Fonctionnalités & options

• Architecture modulaire (1–4 kW par générateur) et intégration baie 19" pour banc d'essai.
• Commutation rapide par association série de MOSFET pour impédance de sortie ultra-faible.
• IHM tactile (intégrée ou déportée), pilotage Modbus RTU / PLC, logiciel de contrôle temps réel (Windows).
• Déclenchement interne ou externe programmable ; mode Burst jusqu'à 2 MHz (option).
• Sécurité : détection d'arc automatique < 100 µs, protection surconsommation configurable, surveillance thermique et ventilation forcée.

Caractéristiques / spécifications techniques

• Tension de sortie : 0 à ±10 kV réglable (selon modèle ; certains modèles jusqu'à ±50 kV DC ou -50 kV en DC).
• Courant moyen : jusqu'à 200 mA (valeur indicative).
• Courant de crête : jusqu'à 160 A (selon modèle).
• Seuil protection court‑circuit : réglable 100–160 A (paramètre usine).
• Résolution temporelle : 12 ns.
• Durée minimale d'impulsion : 50 ns (certains modèles supportent 1 µs–100 µs ou durées supérieures selon type).
• Fronts de montée/descente : < 15 ns (mesure à 13 pF), typ. < 25 ns sur 200 pF.
• Fréquence de fonctionnement : 1 Hz à 200 kHz en continu ; jusqu'à 2 MHz en mode burst (option).
• Compatibilité charges : capacitives (DBD), résistives, inductives ; impédance de sortie optimisée pour plasmas denses et homogènes.
• Mesure température optique : plage -20 °C à 1000 °C, précision ±1 °C.
• Interfaces : Modbus RTU / PLC, IHM tactile, logiciel Windows.
