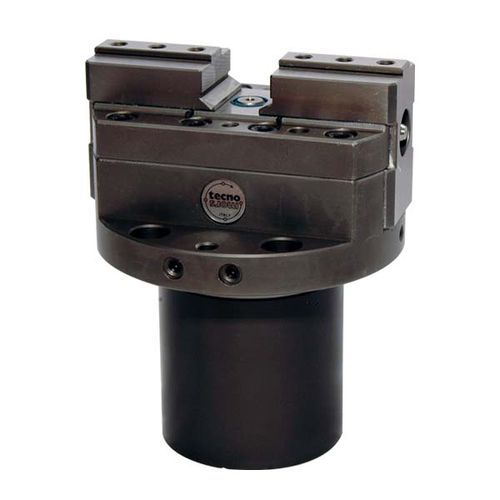

Étau auto-centrant OSV series

pour machine-outilhydrauliquevertical

Les étaux OSV sont largement utilisés sur les machines de travail pour serrer la pièce à usiner. La force de serrage sur la pièce est déterminée par la pression d'un piston à double effet incorporé dans l'étau. Le cylindre, qui manipule le piston dans l'étau, peut être encastré dans la table de la machine. La transmission de la poussée, du moyeu aux pinces, se fait par des plans inclinés. AVANTAGES - Joints entre les éléments (moyeu d'entraînement - mâchoire) - La construction du siège du plan incliné en haut de la mâchoire permet le guidage de la hauteur et de la longueur. - Le moyeu d'entraînement a un guide supplémentaire dans la cale pour assurer une précision et une affidabilité accrues. - Les pièces sont jointes pour assurer le mouvement d'ouverture/fermeture. Elles sont entièrement grillées avec une tolérance millimétrique. - Les derniers ajustements de centrage sont effectués après l'assemblage, avec alimentation de l'étau par pression de travail. - Toutes les pièces sont fabriquées avec une extrême précision pour assurer des tolérances centésimales dans la construction. - Les guides des mors plats sont dotés d'une cale insérée pour améliorer la précision et la finition des surfaces de glissement et pour rattraper le jeu dû à l'usure. - Les OSV sont équipés d'une protection efficace contre l'infiltration des déchets de production et d'entrées pour la pressurisation. - Les étaux sont prédisposés à une pressurisation forcée et présentent un "degré de protection" élevé (IEC 144). - Les raccords d'alimentation sont situés au fond du cylindre et latéralement sur le corps de l'étau. Température ambiante 5-60°C Émissions sonores (pression acoustique) ≤ 70 db (A) dans chaque direction
