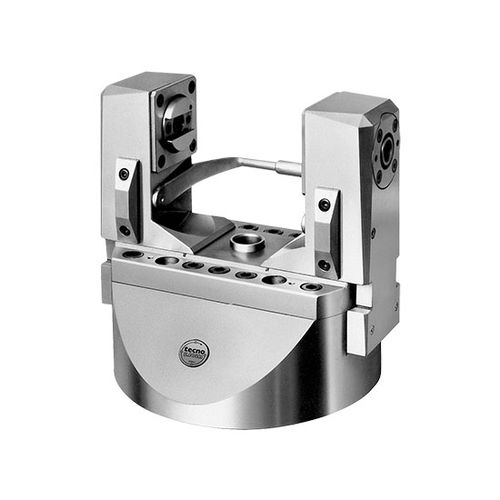

mandrin de serrage de pièce à clé / de précision / hydraulique / auto-centrant
MADT series

Ajouter à mes favoris dans MyDirectIndustry
Ajouter au comparateur Retirer du comparateur
mandrin de serrage de pièce à clé mandrin de serrage de pièce à clé - MADT series
{{requestButtons}}

Caractéristiques

  • Type de serrage:

    à clé

  • Autres caractéristiques:

    de précision, hydraulique, auto-centrant, standard, cylindrique, radial, manuel

  • Nombre de mors:

    2 mors

  • Diamètre de serrage:

    Max: 350 mm (13,78 in)

    Min: 160 mm (6,3 in)

  • Vitesse de rotation:

    Max: 1 800 rpm (11 310 rad.min-1)

    Min: 800 rpm (5 027 rad.min-1)

Description

MANDRIN À INDEXAGE MANUEL AVEC SERRAGE PAR BARRE DE TRACTION

MADT

Les séries de mandrins MADT sont égocentriques. Le serrage des mâchoires est automatique grâce à une tige de traction et un cylindre arrière et un système d'indexation manuel.
- réalisé en acier spécial trempé et cémenté à haute résistance 60HRC UNI18NiCrMo5, pour maintenir un haut degré de précision, fiabilité et qualité
- l'exécution des mors coulissants avec cale permet une bonne finition de la surface de glissement avec possibilité de récupérer les jeux consécutifs à l'usure
- Système de guidage d'arbre avec deux lignes de rouleaux radiaux cylindriques préchargés de grande dimension et avec un roulement à billes axialement résistant
- mouvement d'indexage simple et fiable : un obturateur conique garantit l'indexage mécanique. Précision d'indexage ±1'30
- étanchéité contre la contamination par le liquide de refroidissement, les copeaux et la poussière
- une précision constante et durable
- installation facile sur la machine
- standard avec 4 indexations 90° + 1 indexation 45°.
- Sur demande, des positions d'indexage spéciales sont disponibles (8×45°, 6×60°)

AVANTAGES

- serrage auto-centrant
- grande capacité de serrage
- versions avec mâchoire longue pour les pièces qui nécessitent un grand rayon de révolution
- installation rapide et facile à la machine, il est demandé seulement la connexion au cylindre hydraulique sur le tour
- fabrication de différentes pièces et aussi de petites séries
- pièces à grand rayon de révolution et brides à grand diamètre
- peut être appliqué dans la même machine avec un mandrin conventionnel à 3 mors grâce au réoutillage rapide qui augmente la flexibilité et la productivité de l'unité
- le dispositif d'indexation permettant un changement rapide entre les multiples axes de travail
- bonne accessibilité des outils grâce à la forme du mandrin

Ceci est une traduction automatique  (voir l’original en anglais)
