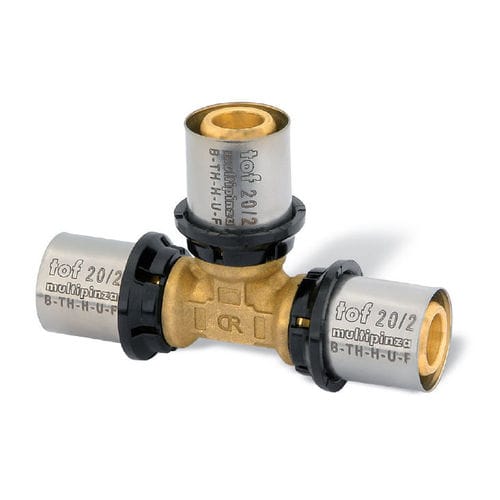

Raccord hydraulique TOF MULTIPINZA series

à sertiren Ten laiton

TOF Multipinza est un raccord en laiton spécial antidézincinfiant qui permet la connexion de tuyaux multicouches. Les tuyaux et les raccords sont assemblés à l’aide de dispositifs électro-hydrauliques munis de mâchoires de forme spécifique. Ces mâchoires impriment une déformation permanente aux manchons extérieurs en acier inox AISI304, ce qui permet de garantir un assemblage parfait. Les raccords sont conçus pour être employés avec 6 types différents de pinces dont les dimensions et les types sont indiqués dans le tableau ci-après: LIMITES D’EMPLOI: • Température maximum de service: 120°C (-20 + 120°C: vérifier que les tuyaux et les fluides soient compatibles). • Pression maximum de fonctionnement: 10 bar. DOMAINES D’APPLICATION: Grâce à la qualité et à la fiabilité des matériaux employés, TOF Multipinza est utilisé dans la construction de systèmes de distribution d’eau pour consommation de la part de l’homme. Il est également employé dans les systèmes de chauffage à haute et à basse température, de conditionnement et de climatisation, les systèmes anti-incendie et de distribution d’air comprimé pourvu qu’il soit compatible avec les substances utilisées. CARACTÉRISTIQUES TECHNIQUES: • Conçu et testé pour être employé avec 6 différentes formes de pinces: U, H, TH, F, B et C (Voir tableau E). • Contrôle visuel du correct positionnement du tuyau grâce à des ouvertures de regard présentes sur le porte-manchon en plastique. • Etanchéité assurée par un double joint torique en EPDM peroxyde • Vaste gamme de configurations de Ø 16 à Ø 63 mm pour les raccords. • Connexions disponibles pour la vanne: 16x2 16x2,25 20x2 20x2,25 20x2,5
