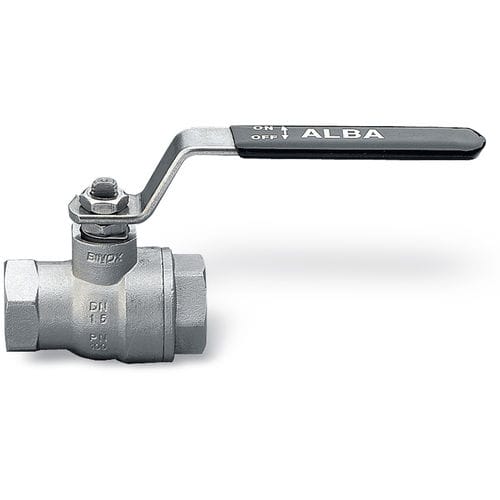

Vanne à boisseau sphérique ALBA series
à levierpour l'eaupour vapeur

vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à boisseau sphérique
Actionnement
à levier
Media
pour l'eau, pour vapeur, pour oxygène
Corps
femelle
Application
pour le vide, d'eau
Autres caractéristiques
standard, à verrouillage
DN

Min: 10 mm
(0,394 in)

Max: 80 mm
(3,15 in)

Pression

Min: 40 bar
(580,2 psi)

Max: 100 bar
(1 450,4 psi)

Température

Min: -20 °C
(-4 °F)

Max: 150 °C
(302 °F)

Description

CARACTÉRISTIQUES PRINCIPALES STANDARD: • CONSTRUCTION: AISI 316. • CERTIFICATIONS: DVGW pour gaz jusqu’à 2” (PTFE) MOP5 TÜV pour TA Luft jusqu’à 2” (PTFE). • CONNEXIONS: F/F Rp UNI ISO 7/1 (UNI EN 10226) DIN2999 cylindrique M/F jusqu’à 2” (mâle R UNI ISO 7/1 (UNI EN 10226), femelle cylindrique). • PRESSION: 100 bars - 40 bars. • LIMITES DE TEMPÉRATURE: -20°C / +150°C. • TIGE: anti-explosion. • ETANCHÉITÉ SUPÉRIEURE: TRIPLE étanchéité de la tige effet labyrinthe et réglage automatique du système d’étanchéité par rondelles belleville. • ORGANE DE MANŒUVRE: levier. Couleurs disponibles: noir, jaune. • VIDE DÉCLARÉ: (800 mbar). • Art. 2"1/2 - 3": levier cadenassable et embage ISO 5211. EMPLOI GÉNÉRAL: Robinet d’arrêt (ON-OFF) pour: produits chimiques, pour installations hydrauliques et pneumatiques, pour gaz, eau, vide. Utilisé pour la vapeur en conditions de fonctionnement limitées et avec des étanchéités particulières. En cas d’utilisations spéciales, vérifier la compatibilité avec les caractéristiques du processus et la résistance à la corrosion en consultant également le tableau correspondant. EXÉCUTIONS SPÉCIALES: • PTFE+15% FIBRE DE VERRE: -20°C + 175°C. • PTFE+CARBOGRAPHITE: -20°C + 180°C, (conditions optimales de 60°C à 180°C). • F/F: NPT ANSI B1.20.1. • Sphère percée. • ROBINETS DEGRAISSÉS. • Robinets pour oxygène Max 20 bar. • PROLONGEMENT TIGE: 50 mm jusqu’à 2”. • Pour des exigences particulières, consulter notre service technique/commercial.
