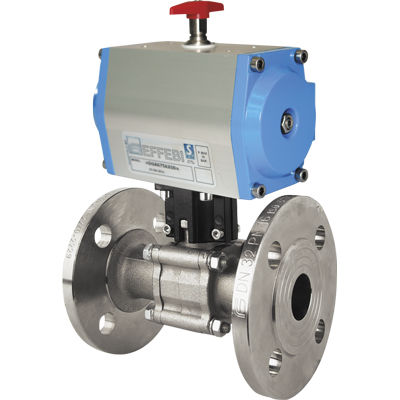

Vanne à boisseau sphérique OLYMPIC series

à commande pneumatiquemanuellepour air comprimé

CARACTÉRISTIQUES DE L’ACTIONNEUR: • ANGLE DE ROTATION: 90°. • LIMITES DE TEMPÉRATURE: -20°C / +90°C. • PRESSION MAXIMUM D’ALIMENTATION: 10 bar (8 bar pour DNA045). • PRESSION NOMINALE: 5.62 bar. • FLUIDE D’ALIMENTATION: air comprimé filtré. • LUBRIFICATION: utiliser de l’huile compatible avec NBR. Pour les détails sur les caractéristiques techniques de l’actionneur, voir la fiche technique à la fin du catalogue (pag. 348/349). CARACTÉRISTIQUES ROBINET STANDARD: • LIMITES DE TEMPÉRATURE: –15°C / + 120°C (PTFE). • PRESSION MAXIMUM DE FONCTIONNEMENT: PN16 bar pour toutes les dimensions. • EXTRÉMITÉS: UNI EN 1092-3. standard: bridages UNI 2240 et 2229 (surface d’étanchéité à butée PN16) écartement conforme à ISO 5272 (tableau n° 6 série moyenne PN16). Pour un emploi général et des exécutions spéciales se référer au tableau technique du robinet manuel.
